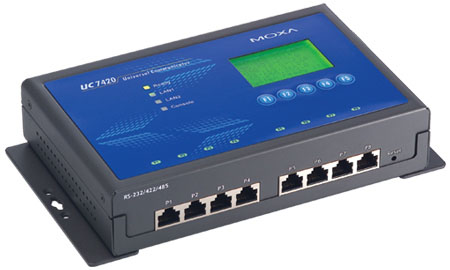

UC-7410/7420 ( 桌面型 )

基于RISC架构、立即可用的嵌入式工业计算机，配备8个串口，2个网口，USB，PCMCIA和CompactFlash

	替代工业计算机的经济型方案
	适合工业应用的设计
	适用于多种应用: 协议转换，远程访问，Event Handling及其它

概述

UC-7420/7410是专为嵌入式应用而设计的嵌入式工业计算机，具备8个RS-232/422/485串口，双10/100 Mbps以太网络端口，PCMCIA作无线通讯，以及扩充用的CompactFlash接口。

随机预先安装Linux操作系统的UC-7400，让软件工程师可选择自行开发应用程序，或者是轻松且免费地使用开放程序代码。这意味着为针对桌上型PC所写的软件不需要作任何程序代码的修正就可以轻易地透过GNU cross compiler移到UC-7400平台上。

适合工业应用的设计

Wall mount设计让您安装容易
UC-7400精巧的体积为您节省许多空间，而wall-mount的设计让您在安装的时候有更多的弹性。
无风扇、无硬盘设计计
因为UC-7400利用内建的Flash来储存，以及利用CF来扩充内存，因此，因为硬盘损坏而导致整个系统MTBF较低的情况就可避免。RISC低耗热的特性使得IXP-422 CPU几乎不会产生热量，因此，UC-7400不需要风扇来替系统降温，提供您一个更稳定的系统。
适应现场电源供应
12到48 VDC电源输入的设计让UC-7400可适应现场24 VDC或48 VDC电源。另可选购AC电源适配器，以符合110到240 VAC电源输入。

应用

协议转换
远端存取
Event Handling
保障设备联网服务器的安全

目标市场

工业自动化
大楼自动化
交通自动化
SCADA 系统
军事

特点

Intel Xscale IXP-422 266Mhz处理器

128MB板载RAM，32MB Flash Disk

8个RS-232/422/485串口

2个10/100Mbps以太网口

USB 2.0 Host

	PCMCIA，CompactFlash及无线网卡插槽（支持 802.11b/802.11g）
	LCM显示屏和键盘方便操作
	立即可用的Linux/WinCE.NET通信平台
	导轨和壁挂安装
	稳定，无风扇设计

规格

硬件

CPU

IXP-422 266 MHz

DRAM

板载128 MB

Flash

板载32 MB

PCMCIA

Cardbus card and 16-bit PCMCIA 2.1/ JEIDA 4.2 card (UC-7420 only)

Storage Expansion

CompactFlash x 1 with full function (UC-7420 only)

USB

USB 2.0 Host x 2 (UC-7420 only), USB 1.1 Client x 1

LCM

128 x 64 dot Graphics Mode

键盘

5个按钮

Console端口

RS-232 x 1, RJ45, 支持PPP功能

其它

RTC、蜂鸣器、看门狗时钟

操作系统

内建嵌入式Linux或Windows CE 5.0

LAN

10/100 Mbps x 2, RJ45

保护

内建1.5 KV 磁隔离保护

串口

RS-232/422/485 x 8, 软件选择, RJ45

保护

内建15 KV ESD全信号保护

数据位

5、6、7、8

停止位

1，1.5，2

校验位

None、Even、Odd、Space、Mark

流量控制

RTS/CTS、XON/XOFF、RS-485 ADDCTM

速率

50 bps ～ 921.6 Kbps, 支持任意波特率

LEDs 系统

Ready x 1, Console x 1

网口

10/100 M x 2

串口

TxD/RxD x 8

电源输入

12 ～ 48 V

电源功耗

890 mA@12 VDC, 12W (UC-7420),
830 mA@12 VDC, 10W (UC-7410)

尺寸（W×D×H）

197 x 125 x 44 mm (7.8 x 4.9 x 1.7 in)

重量

875 g (UC-7420), 810 g (UC-7410)

材制

SECC金属片, 1 mm

安装

壁挂或导轨安装

操作温度

-10 to 60℃ (14 ~ 140℉), 5 to 95% RH

存储温度

-20 to 80℃ (-4 to 176℉), 5 to 95% RH

防震

1G @ IEC-68-2-6, sine wave, 5-500 Hz,
1 Oct./min, 1 hr/axis.

防冲击

5G @ IEC-68-2-27, half sine wave, 30 ms

EMC

FCC Part 15, CISPR 22 Class A
CE Class A：EN55022 Class A, EN61000-3-2 Class A,
　　　　　　 EN61000-3-3, EN55024

安全

TüV：IEC/EN60950
UL/cUL：UL60950, CAN/CSA-C22.2 No. 60950-00

保修期

5年
