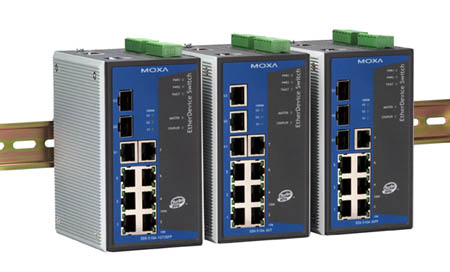

MOXA EDS-510A系列

7+3G口千兆网管型冗余工业以太网交换机

	2个千兆以太网端口用于组建冗余环网，另外一个千兆端口用于级联
	支持千兆Turbo Ring(自愈时间<20ms)和RSTP/STP以太网冗余协议
	支持QoS，IGMP snooping/GMRP，VLAN，LACP，SNMP V1/ V2c/V3，RMON
	提供用于带宽管理的速率限制功能和广播风暴保护功能
	支持IEEE802.1X和SSL，增强网络安全性
	ABC-01（自动备份配置器），更易于置换故障设备

概述

MOXA EtherDevice™ Switch EDS-510A网管型工业以太网交换机，支持3个千兆以太网端口。两个千兆端口用于组建千兆Turbo Ring，另外一个千兆端口用于级联或者 Ring Coupling。千兆以太网冗余协议 Turbo Ring（自愈时间<20ms），可以提升您的千兆网络骨干的可靠性。 EDS-510A以太网交换机支持多种智能化的网络管理功能，包括QoS，IGMP Snooping/GMRP，VLAN，Port Trunking，SNMP V1/V2c/V3，IEEE 802.1X和Https/SSL等功能。

特点

工业联网能力
	支持千兆Turbo Ring和RSTP/STP冗余协议，其中一个千兆以太网端口可以用于级联或者千兆服务器 IGMP Snooping 及GMRP，用来从工业以太网协议中过滤多播流量支持基于端口的VLAN、IEEE802.1Q VLAN 和GVRP协议，使网络规划简单易行支持Qos---IEEE 802.1p/1Q和TOS/DiffServ，增加决定权支持802.3ad(LACP)，LACP及Port Trunking，最大化利用带宽支持IEEE802.1X和SSL，增强网络的安全性 SNMP V1/V2c/V3针对不同等级的网络管理 RMON功能能够提供有效的网络监视和预测能力

	针对工业应用的设计
	带宽管理能够预防不可预计的网络状态 ABC-01（自动备份配置器），更易于置换故障设备锁定端口仅允许授权MAC地址访问端口镜像可用于在线调试通过E-mail、继电器输出510A实现自动报警数字输入接口可将传感器和警报与IP网络整合为一体自动恢复连接设备的IP地址换线连接快速恢复(专利) 正常温度（0～60°C），宽温型号（－40～75°C）冗余双直流电源输入支持40公里/ 80公里的传输距离 IP30防护等级，波纹式高强度外壳导轨/面板式安装发送Ping命令确定网络的连通性冗余12~45V直流电源输入，过载保护

推荐的软件和附件

ABC-01，工业级自动备份配置器，RS-232接口（RJ45类型）
EDS-SNMP OPC Server Pro
DR系列导轨式24V直流电源

规格

技术

标准

IEEE802.3，802.3u，802.3x，802.1D，802.1W，802.1Q，802.1p，802.1X，802.3ad，802.3z

协议

IGMP V1/ V2/ V3 device，GMRP，GVRP，SNMP V1/V2c/V3，DHCP服务器/客户端DHCP Option 82，BootP，TFTP，SNTP，SMTP，RARP，RMON和EDS-SNMP OPC Server Pro (可选)

MIB

MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2.3，9

流控

IEEE802.3x 流量控制，背压式流量控制

界面

RJ45端口

10/100BaseT(X)or10/100/1000BaseT(X) 自适应

光纤接口

1000BaseSX/LX/LHX/ZX (LC 接口)

控制器

RS-232 (RJ45)

LED指示灯

PWR1，PWR2，FAULT，LNK/ ACT，10/100M(电口)，1000M（Gigabit口）Master，Coupler

报警输出

两路继电器输出，电流负载能力1A @ 24 VDC

数字输入

两路数字输入，共地、电气隔离
状态 1：+13 ~ +30V
状态 0: -30 ~+3V
最大输入电流: 8 mA

光纤

100BaseFX

传输距离

多模:
0 ~ 5 km， 1300 nm (50/125 μm)， 800 MHz*km)
0 ~ 4 km， 1300 nm (62.5/125 μm)， 500 MHz*km)
单模:
0 ~ 40 km， 1310 nm (9/125 μm)， 3.5 PS/(nm*km)
0 ~ 80 km， 1550 nm (9/125 μm)， 19 PS/(nm*km)

最小TX输出

多模: -20 dBm
单模: 0 ~ 40 km， -5 dBm; 0 ~ 80 km， -5 dBm

最大TX输出

多模: -14 dBm
单模: 0 ~ 40 km， 0 dBm; 0 ~ 80 km， 0 dBm

灵敏度

-36 ~ -32 dBm (单模)， -34 ~ -30 dBm (多模)

1000BaseSX/LX/LHX/ZX

传输距离

多模:
1000BaseSX
0~500m，850nm(50/125μm，400MHz*km)
0~275m，850nm(62.5/125μm，200MHz*km)
1000BaseLX
0~1100m，1310nm(50/125μm，800MHz*km)
0~550m，1310nm(62.5/125μm，500MHz*km)
单模:
1000BaseLX 0~10km，1310nm(9/125μm，3.5PS/(nm*km))
1000BaseLHX 0~40km，1310nm(9/125μm，3.5PS/(nm*km))
1000BaseZX 0~80km，1550nm(9/125μm，19PS/(nm*km))

最小TX输出

SFP-1GSXLC -9.5 dBm
SFP-1GLXLC -9.5 dBm
SFP-1GLHXLC -4 dBm
SFP-1GZXLC 0 dBm

最大TX输出

SFP-1GSXLC -4 dBm
SFP-1GLXLC -3 dBm
SFP-1GLHXLC +1 dBm
SFP-1GZXLC +5 dBm

灵敏度

SFP-1GSXLC 0~-18 dBm
SFP-1GLXLC -3~-20 dBm
SFP-1LHXLC -3~-24 dBm
SFP-1GZXLC -3~-24 dBm

电源

输入电压

24 VDC (12 ~ 45 VDC)，冗余输入

输入电流 (@24V)

0.67A：(EDS-518A)，
0.78A： (EDS-518A-MM， EDS-518A-SS)

连接形式

两个可移动6pin接线端子

过载电流保护

提供

电源反接保护

提供

机械特性

外壳

IP30铝质保护外壳

体积

80.5 x 135 x 105 mm (W x H x D)
3.17 x 5.31 x 4.13 in. (W x H x D)

重量

1170g

安装方式

DIN-Rail，壁挂(可选套件)

工作环境

工作温度

标温: 0 ~ 60°C (32 ~ 140°F)
宽温：-40～ 75°C (-40～ 167°F)

储存温度

-40 ~ 85°C (-40 ~ 185°F)

工作湿度

5 ~ 95% (无凝露)

认证

安全

UL60950， UL 508， CSA C22.2 No. 60950， EN60950（认证中）

危险环境

UL/cUL Class I， Division 2， Groups A， B， C and D
ATEX Class I， Zone 2， EEx nC IIC（认证中）

EMI

FCC Part 15， CISPR (EN55022) class A

EMS

EN61000-4-2 (ESD)，等级 3
EN61000-4-3 (RS)，等级 3
EN61000-4-4 (EFT)，等级 2
EN61000-4-5 (Surge)，等级 3
EN61000-4-6 (CS)，等级 3
EN61000-4-8， EN61000-4-11， EN61000-4-12

海事

DNV，GL

冲击

IEC60068-2-27

自由下落

IEC60068-2-32

震动

IEC60068-2-6

保修

5 年
