MOXA EDS-309系列

9口非网管型工业以太网交换机

	冗余双直流 24VDC 电源输入
	电源故障，端口中断，可有继电器输出报警
	广播风暴防护
	导轨或壁挂式安装
	-40 ~ 75°C 扩展工作温度 (-T 宽温机型)

概述

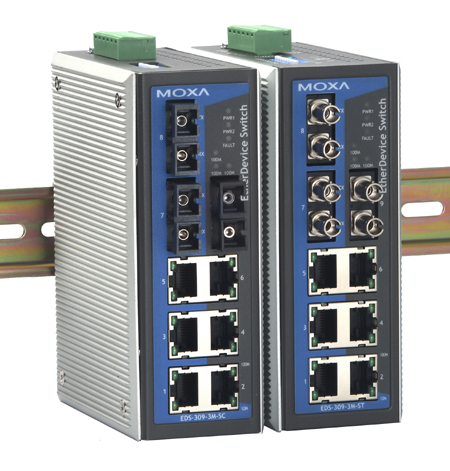

MOXA工业以太网交换机EDS-309系列为9端口非管理型以太网交换器，拥有6个RJ45接口及3个光纤接口(SC/ST 接头)，其内建智能型警告功能，可协助系统工程人员实时监控以太网是否正常运作.此系列产品除了提供适用于操作温度范围0~60°C的一般型号之外，更有适用于-40~75°C 的宽温型号，结合本身工业规格设计(如金属外壳)，使得 EDS-309能承受多方震动及冲击影响，可适用于严竣的工业场所。

特点

高性能以太网交换机技术
	10/100BaseT(X) (RJ45)，100BaseFX (SC或ST接口，多模) IEEE 802.3/ 802.3u/ 802.3x 存储并转发的封包传输结构 10/100M，全/半双工，MDI/MDI－X自适应广播风暴屏蔽

	工业级别的可靠性
	电源故障，端口中断，可由继电器输出报警冗余双直流电源输入

坚固的设计

0~ 60°C工作温度范围；宽温型号工作温度范围－40~ 75°C
坚固耐用的IP30高强度金属外壳
DIN-Rail导轨和面板式安装方式

	可选附件
	DR系列导轨24VDC电源 DR-4524，DR-75-24，DR-120-24等

规格

技术

标准

IEEE802.3， 802.3u， 802.3x

传输过程类型

储存和转发

流控

IEEE802.3x全双工，背压式流控

接口

RJ45端口

10/100BaseT(X) 自适应，全/半双工模式和自动MDI/MDI－X 连接

光纤端口

100BaseFX 口 (SC 接头)

LED指示灯

Power1，Power2，Fault，10/100M (TP 端口) 和100M (光纤端口)

DIP 开关

端口中断自动报警

报警输出

1路继电器输出，电流负载能力在1A @ 24 VDC

光纤

距离

多模:0 ~ 5km，1310 nm (50/125μm，800 MHz*km)

最小 TX 输出

多模:-20dBm

最大 TX 输出

多模: -14 dBm

敏感度

多模: -34 ~ -30 dBm

电源

输入电压

24VDC (12 ～48 VDC)，冗余输入

输入电流
(@24V)

0.35A

连接器

可插拔的6脚接线端子

反接保护

提供

过载电流保护

1.6A

机械特性

外壳

IP30保护，金属外壳

体积

53.6 x 135 x 105 mm
2.11 x 5.31 x 4.13 in

重量

630g

安装方式

DIN-Rail，壁挂式(可选附件)

工作环境

工作温度

标温: 0 ~ 60°C (32 ~ 140°F)
宽温: -40 ~ 75°C (-40 ~ 167°F)

储存温度

-40 ~ 85°C (-40 ~ 185°F)

相对湿度

5 ~ 95% (无凝露)

通过认证

安全性

UL60950-1， UL508(认证中)， EN60950-1

EMI

FCC Part 15， CISPR (EN55022) class A

EMS

EN61000-4-2 (ESD)，等级 3
EN61000-4-3 (RS)，等级 3
EN61000-4-4 (EFT)，等级 3
EN61000-4-5 (Surge)，等级 3
EN61000-4-6 (CS)，等级 3

冲击

IEC60068-2-27

下落

IEC60068-2-32

震动

IEC60068-2-6

保修

5年

海事

DNV，GL

危险环境

UL/cUL Class 1，Division 2，Groups A，B，C 和 D
ATEX Class 1，Zone 2，EEx nC IIC(认证中)

标温型号
	产品编号	描述
	EDS-309-3M-SC	6口10/100BaseT(X)，3口多模100BaseFX，SC 接口的非网管型工业以太网交换机，操作温度0 至 60°C
	EDS-309-3M-ST	6口10/100BaseT(X)，3口多模100BaseFX，ST接口的非网管型工业以太网交换机，操作温度0 至 60°C

宽温型号
	产品编号	描述
	EDS-309-3M-SC-T	6口10/100BaseT(X)，3口多模100BaseFX，SC接口的非网管型工业以太网交换机，操作温度-40 至 75°C
	EDS-309-3M-ST-T	6口10/100BaseT(X)，3口多模100BaseFX，ST接口的非网管型工业以太网交换机，操作温度-40 至 75°C
