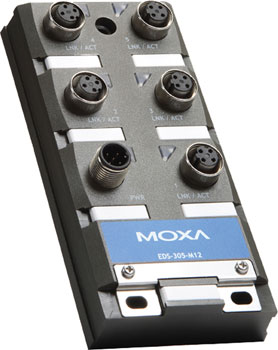

MOXA EDS-305-M12系列

5口非网管型工业以太网交换机

	M-12连接器，连接可靠
	IP67 等级的外壳设计
	10/100BaseT(X)自适应, 4-pin M12(D-coding)，全/半双工两种模式，MDI/MDI-X自适应
	电源输入: 12~45VDC, 18~30VAC
	-40 ~ 75°C 扩展工作温度 (-T 宽温机型)

概述

Moxa EDS-305-M12 以太网交换机专为恶劣的工业场合应用而设计。 EDS-305-M12 为一款工业级 5 端口非网管型以太网交换机，其 IP67 防尘防水保护等级外壳，可抵抗工业环境中水、石油、灰尘等干扰因子；同时 M12 坚实牢靠的接头设计，可确保工业以太网络稳固且持续地连结。 EDS-305-M12 具备标温 (0~ 60°C ) 及寛温 (-40~ 75°C ) 二款机型，适用于高温高震动的严苛应用场所 ( 例如：轨道交通 ) ；其精巧外型，使之方便安装于工业现场，而不需额外的机柜保护。

特点

高性能以太网交换机技术
	5个10/100BaseT(X)口(M12) IEEE 802.3/ 802.3u/ 802.3x 存储并转发的封包传输结构 10/100M，全/半双工, MDI/MDI－X自适应广播风暴屏蔽

	工业级产品,稳定可靠
	主动式电路保护稳固的连接方式

坚固的设计

0~ 60°C工作温度范围；宽温型号工作温度范围－40~ 75°C
IP67等级的外壳设计
M-12连接器，连接可靠

	可选附件
	DR系列导轨24VDC电源

规格

技术

标准

IEEE802.3，802.3u，802.3x

传输过程类型

储存和转发

流控

IEEE802.3x全双工，无阻塞流量控制

接口

M12端口

10/100BaseT(X) 速率自动侦测，全/半双工模式和自动MDI/MDI－X 连接

LED指示灯

Power，LINK/ACT

电源

输入电压

(12～45 VDC，18～30 VAC (47～63 HZ)

输入电流
(@24V)

0.13A◎24VDC
0.28A@24VAC

连接方式

可一个M12插孔(A－coding)，独立电源输入

反接保护

提供

过流保护/限流

1.1A

机械特性

外壳

IP67保护，塑料外壳

体积

124.9 x 59.9 x 29.6 mm
4.92 x 2.36 x 1.17 in

重量

250g

安装方式

户外安装

工作环境

工作温度

标温: 0 ~ 60°C (32 ~ 140°F)
宽温: -40 ~ 75°C (-40 ~ 167°F)

储存温度

-40 ~ 85°C (-40 ~ 185°F)

相对湿度

5 ~ 95% (无凝露)

通过认证

安全性

UL508(认证中)

EMI

FCC Part 15， CISPR (EN55022) class A

EMS

EN61000-4-2 (ESD)，等级 3
EN61000-4-3 (RS)，等级 3
EN61000-4-4 (EFT)，等级 3
EN61000-4-5 (Surge)，等级 3
EN61000-4-6 (CS)，等级 2
EN61000-4-8
EN61000-4-11

冲击

IEC60068-2-27

下落

IEC60068-2-32

震动

IEC60068-2-6

保修

5年

海事

DNV(认证中)，GL

危险环境

UL/cUL Class 1，Division 2，Groups A和 D
ATEX Class 1，Zone 2，EEx nC IIC(认证中)
