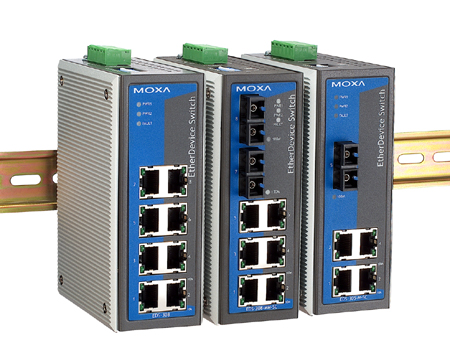

MOXA EDS-308 EDS-305 系列
 |
 |
电源故障和端口连接中断时可以通过继电器进行报警 |
|
冗余24 V双直流电源输入 |
|
广播风暴保护 |
|
适用于严竣的工业环境 |
|
-40 ～ 75°C 扩展工作温度 (-T 宽温机型) |
|
坚固耐用的硬件设计，非常适合在苛刻的工业环境中使用 |
|
MOXA 聪明型即插即用工业以太网交换机EDS-308 EDS-305 系列，提供 8/5口的以太网交换机为您的以太网设备连接提供经济的解决方案。内嵌的智能报警功能，可以帮助系统维护与监控网络的运行状况。这些产品提供0~60°C 的宽操作温度和高强度的抗冲击和震动的设计。
| 高性能以太网交换机技术 |
| |
- 10/100BaseT(X) (RJ45), 100BaseFX (接口类型SC/ST, 多模/单模)
- IEEE 802.3/ 802.3u/ 802.3x ,储存和转发交换方式
- 广播风暴保护
- 10/100M, 全/半双工, MDI/MDIX 自适应
|
| |
| |
| |
| |
|
 |
工业级别的可靠性 |
| |
- 电源故障,端口中断,可由继电器输出报警
- 冗余双直流电源输入
|
| |
|
|
坚固的设计 |
| |
- 0~ 60°C 工作温度范围,宽温型号工作温度范围-40~75°C
- IP 30, 高强度,坚固的外型设计
- DIN-Rail导轨和壁挂式安装方式
- 高平均无故障时间（MTBF）
- 可达40或80km的远程传输距离
|
|
|
|
|
| IEEE802.3, 802.3u, 802.3x |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 界面 |
|
|
|
| 10/100BaseT(X) 自适应,全/半双工模式和自动MDI/MDIX 连接 |
|
|
|
|
|
|
|
| Power, Faults, ACT, LNK, 10/100 (TP接口),EY 100M(光纤接口) |
|
|
|
|
|
|
|
|
|
|
| |
| 光钎 |
|
|
|
|
多模:
0 ~ 5 km, 1310 nm (50/125μm, 800 MHz*km) 常温型
0 ~ 4 km, 1310nm (62.5/125μm, 500 MHz*km) 常温型
单模:
0 ~ 15 km, 1310nm (9/125μm, 3.5 PS/(nm*km))
0 ~ 40 km, 1310nm (9/125μm, 3.5 PS/(nm*km))
0 ~ 80 km, 1550nm (9/125μm, 19 PS/(nm*km))
|
|
|
|
|
多模: -20 dBm
单模:
0 ~ 15 km, -15 dBm
0 ~ 40 km, -5 dBm
0 ~ 80 km, -5 dBm |
|
|
|
|
多模: -14 dBm
单模:
0 ~ 15 km, -6 dBm
0 ~ 40 km, 0 dBm
0 ~ 80 km, 0 dBm |
|
|
|
|
单模: -36 ~ -32 dBm (15km/40km/80km)
多模: -34 ~ -30 dBm |
|
|
|
|
| |
| 电源 |
|
|
|
| 24VDC ( 12 to 48 VDC), 冗余输入 |
|
|
|
|
0.25A: (EDS-305, EDS-305-M, EDS-305-S, EDS-308)
0.35A: (EDS-308-M, EDS-308-S, EDS-308-MM, EDS-308-SS) |
|
|
|
|
|
|
|
1.1A (EDS-305, EDS-305-M, EDS-305-S, EDS-308)
1.6A (EDS-308-M, EDS-308-S, EDS-308-MM, EDS-308-SS) |
|
|
|
|
|
|
|
| |
| 机械特性 |
|
|
|
|
|
|
53.6 x 135 x 105 mm (W x H x D)
2.11x 5.31 x 4.13 in |
|
|
|
|
|
|
|
|
|
|
| |
| 工作环境 |
|
|
|
标温: 0 ~ 60°C (32 ~ 140°F)
宽温: -40 ~ 75°C (-40 ~ 167°F) ( -T 宽温机型) |
|
|
|
|
|
|
|
|
|
|
| |
| 通过认证 |
|
|
|
| UL60950 (E212360), UL 508, CSA C22.2 No. 60950, EN60950 |
|
|
|
|
| FCC Part 15, CISPR (EN55022) class A |
|
|
|
|
EN61000-4-2 (ESD), 等级 3
EN61000-4-3 (RS), 等级 3
EN61000-4-4 (EFT), 等级 3
EN61000-4-5 (Surge), 等级 3
EN61000-4-6 (CS), 等级 3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
EDS-305: 420,000小时
EDS-308: 310,000小时 |
|
|
|
|
|
|
|
|
|
|
EDS-308: 255,000hrs
EDS-305: 422,000hrs |
|
|
|
|
|
|
|
UL/cUL Class 1, Division 2, Groups A, B, C 和 D (E238559)
ATEX Class 1, Zone 2, EEx nC IIC (03CA24537) |
|
|
|
|
|
|
|
