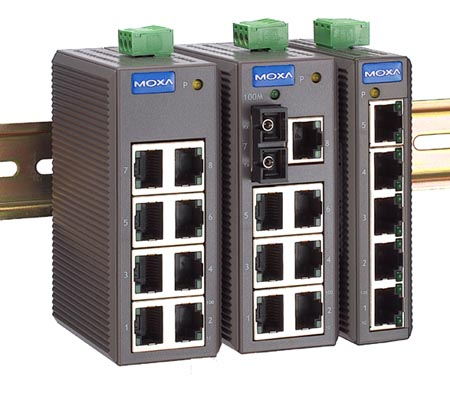

MOXA EDS-208 8口工业级交换机

MOXA EDS-208 8口工业级交换机总代理

	8个10/100M非网管型交换机
	100BaseFX (多模，SC/ST接口)
	支持IEEE 802.3/802.3u/802.3x
	弹性电源输入：12~48 VDC 或 18~30 VAC
	-10~60°C的操作温度
	广播风暴保护
	导轨安装方式

概述

EDS-208 EtherDevice Switch 为入门级8端口或5端口工业以太网交换机，拥有支持 IEEE802.3/ 802.3u/ 802.3x 协议的10/100M全双/半双工RJ45连接头,可自动调整为MDI或MDI-X。
此外，EDS-208适用于 -10 到 60°C 严苛温度条件的工业环境下，支持 DIN-Rail 安装方式；加上其坚固耐用的 IP30 高强度外壳及 LED 指示灯，使其成为一个随插即用、轻巧且高度信赖的工业以太网交换机解决方案。
EDS-208 工业以太网交换机除了满足一般工业级 24 VDC 电源输入方式，更提供 24 VAC 电源输入选择，以满足各种不同工业领域的电源输入条件；而其中 24 VAC 的电源输入模式特别适用于大楼自动化应用领域。EDS-208 是一款经济多元的解决方案，适用于各种工业级的应用。

特点

高性能的以太网交换技术

    * 8个10/100BaseT(X) (RJ45端口)
    * 100BaseFX(SC或ST接口，多模)
    * 支持IEEE 802.3/ 802.3u/ 802.3x协议
    * 存储转发机制，1K地址表
    * 速率10/100M，支持全双工/半双工，MDI/MDI－X自适应
    * 广播风暴保护

工业级别的可靠性

    * -10~ 60°C的操作温度
    * 外壳设计：IP30 保护标准，波浪式高强度外壳
    * 电源输入 DC: 12~48 V; AC: 18~30 V, 47~63 Hz
    * 导轨或面板安装方式

规格

技术

流控

IEEE802.3x流量控制，背压式流控

协议标准

IEEE802.3, 802.3u, 802.3x

处理类型

存储转发，支持IEEE802.3x 全双工通讯方式，无阻塞流控方式

地址表大小

1K地址表

接口

RJ45端口

10/100BaseT(X)自动流速控制，全/半双工通信模式和自动MDI/MDI-X连接

光纤端口

100BaseFX 端口(SC/ST 接头；多模)

LED指示灯

Power，10/100M( 光口)，和100M( 电口)

光钎

距离

多模：0 ~ 5 km, 1300 nm (50/125μm, 800 MHz*km)
0 ~ 4 km, 1300 nm (62.5/125μm, 500 MHz*km) )

最小 TX 输出

-20 dBm (多模)

最大 TX 输出

-14 dBm (多模)

敏感度

-34 ～ -30 dBm (多模)

电源

输入电压

24 VDC (12~45VDC)或
24 VAC (18~30 VAC), 47~63 Hz

输入电流

直流：0.15 A (EDS-208)
0.13 A (EDS-205)
0.25 A (EDS-208-M-SC/EDS-208-M-ST)
交流：0.22 A (EDS-208)
0.28 A (EDS-205)
0.33 A (EDS-208-M-SC/EDS-208-M-ST)

连接器

可插拨的3芯接线端子

反接保护

提供

电流过载保护

1.1A

机械特性

外壳

IP30保护标准，工程塑料外壳

尺寸 (W x H x D)

EDS-205:25 x 109 x 88 mm
EDS-208 系列：40 x 109 x 95 mm

重量

EDS-208 系列：170 g
EDS-205：135 g

安装方式

导轨安装,壁挂式安装

工作环境

工作温度

-10~60°C (14~140°F)

储存温度

-40~70°C (-40~158°F)

相对湿度

5~95% (无凝露)

通过认证

MTBF

EDS-205:320,000小时
EDS-208:368,000小时

安规

EDS-208系列：UL508，UL60950-1
EDS-205系列：UL508

EMI

FCC Part 15, CISPR (EN55022) class A

EMS

EN61000-4-2 (ESD)
EN61000-4-3 (RS)
EN61000-4-4 (EFT)
EN61000-4-5 (Surge)
EN61000-4-6 (CS)
EN61000-4-8
EN61000-4-11

冲击

IEC 60068-2-27

自由掉落

IEC 60068-2-32

震动

IEC 60068-2-6

MTBF

EDS-208系列: 368,000hrs
EDS-205系列: 323,000hrs

数据库

EDS-208系列：MIL-HDBK-217F, GB 25°C
EDS-205系列：Telcordia(Bellcore) ,GB

保修

5年

可选型号
	产品编号	描述
	EDS-208	8端口工业以太网交换机带有10/100BaseT(X)端口, 操作温度 -10～60°C
	EDS-208-M-SC	7个 10/100BaseT(X) 端口, 1个 100 BaseFX 端口, SC 连接头, 操作温度-10～60°C
	EDS-208-M-ST	7 个10/100BaseT(X) 端口, 1个 100 BaseFX 端口, ST 连接头, 操作温度-10～60°C
	EDS-205	5 端口工业以太网交换机，10/100BaseT(X) 端口,操作温度 -10 ~ 60°C
