首页-产品中心-MOXA转换器-RS-232到RS-485/422转换器

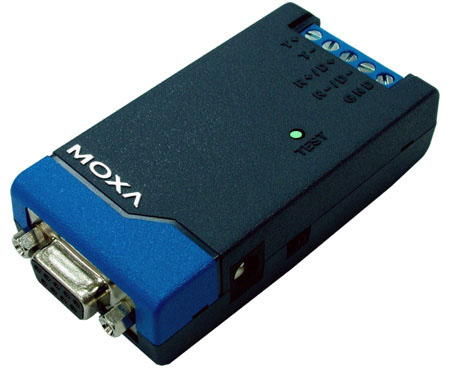

TCC-80I
| 隔离型RS-232到RS-422/485无源转换器 |
 |
 |
串口取电或外部供电 |
|
高速传输速率可达115.2Kbps |
|
2.5KV的隔离保护 |
|
15 KV ESD 保护 |
|
| TCC-80I是世界上第一个串口供电且具有2.5KV隔离保护的高速转换器。TCC-80I通过RS-232设备供电来实现RS232到RS-422/485转换和隔离保护。它将RS-232的TXD和RXD信号转换为半双工的2线RS-485或全双工的4线RS-422/485信号。同时，TCC-80I内建15 KV EDS突波保护，提供过流保护功能。TCC-80I根据RS-232 端TXD状态，实现RS-485自动数据流向控制。因此，使用者无需在程序中控制RS-485数据流向。 |
| |
RS-232串口供电和光电隔离
TCC-80I的RS-232接口为DB9孔式，可直接与主机串口相连，并通过TXD、RTS和DTR信号线取电，TCC-80I的2.5 KV的隔离保护是通过光耦元件将电信号转换成光信号，然后在另一端再将光信号转换成电信号。在这种情况下可以将两端的电路完全隔离。同时可以保护由于对地环路所造成的设备和传输界面元件的损坏，防止因数据丢失引起的损失。 |
|
| |
|
LED 电源指示灯可显示所连接的串口电力是否足够
虽然使用万用表可以很容易地测量串口是不是提供足够的电源， 但更好的办法是使用 TCF-80I 内建的“LED 电源指示灯”。您只需要把 TCF-80I 连接到 RS-232 串口，并且把 SW4 拨到 Test 模式， 如果 LED 灯点亮，表明 TCF-80I 已经接收到足够的电力。如果 LED 灯没亮，则需要另配外部电源。
|
|
 |
串口取电或外部供电 |
|
|
高速传输速率可达115.2Kbps |
|
|
2.5KV的隔离保护 |
|
|
体积小巧 |
|
|
2线RS485、4线422和485方式可选 |
|
|
RS-485自动数据流向控制 |
|
|
15KV EDS 串口保护 |
|
内建120 欧姆终端电阻 |
|
专利技术：LED电源指示灯 |
|
| 通讯参数 |
|
|
|
|
|
|
|
接口: 孔式 DB9
信号: TxD, RxD,和GND
内部回环: RTS 到 CTS, DTR 到 DSR 和 DCD
|
|
|
|
|
连接器: 端子排
信号: TxD+, TxD-, RxD+ (Data+), RxD- (Data-), GND
Mode: 4线RS-422, 4线RS-485, 2线 RS-485 (通过拨码开关设置)
RS-485 数据自动流向控制: 自动
上/下拉电阻: 1 K/1 K Ω |
|
|
|
|
|
|
|
|
|
|
| |
| 工作环境 |
|
|
|
|
|
|
| -20 to 75 ℃ (-4 to 167 ℉ ) |
|
|
|
|
|
|
|
| |
| 电源 |
|
|
|
| 串口RS-232 : TxD, RTS, DTR；外接电源输入接口 |
|
|
|
|
|
|
|
|
|
|
| |
| 机械构造 |
|
|
|
| |
| 安全认证 |
|
|
|
|
|
|
|
