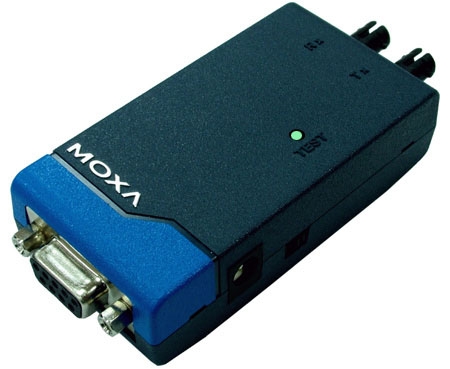

TCF-90

长距无源型RS-232光纤转换器

串口取电或可选外接电源供电
延伸RS-232信号可达40公里
传输速度可达115.2 kbps

概述

TCF-90是一个体积小巧的，可在无需外接电源情况下高速传输的RS-232光纤转换器，它使RS-232信号的传输距离从15M扩展到5KM(TCF-90-M，多模光纤) 或 40 km (TCF-90-S，单模光纤)。TCF-90从串口取电，一对TCF-90用光纤连接两个RS-232串口设备，可在全双工模式下传送数据。且TCF-90可隔离不稳定的电压变化,接地环路，和EMI/RFI 杂波电信号，同时很好地解决了RF发热状况与电磁辐射造成的干扰，并且提高数据传输的可靠性。

特点

串口取电或可选外接电源供电

扩展RS-232信号的传输距离:

	> 单模光纤传输距离40KM: TCF-90-S
	> 多模光纤传输距离5KM: TCF-90-M
	减少信号干扰

使用光纤可免除化学药品的腐蚀与电子线路易受干扰的问题

串口15 KV ESD保护

最高速率115. 2 Kbps

体积小巧

规格

通信参数

RS-232 信号

TxD, RxD, GND

内部环路

RTS到CTS, DTR到DSR和DCD

波特率

最高115.2 Kbps

串口保护

15 KV ESD

光纤通信

接口类型

距离

TCF-90-S: 单模光纤40 km
TCF-90-M: 多模光纤5 km

支持的光纤

TCF-90-S: 8.3/125, 8.7/125, 9/125 or 10/125 μm
TCF-90-M: 50/125, 62.5/125 , or 100/140 μm

波长

TCF-90-S: 1310 nm
TCF-90-M: 850 nm

发射功率

-5 dBm

接收灵敏度

TCF-90-S: -24 dBm
TCF-90-M: -20 dBm

环境

操作温度

0 至 60℃( 32 至 140℉ )

储存温度

-20 至 75℃ ( -4至 167℉ )

相对湿度

5 to 95% RH

电源需求

输入电源

RS-232串口: TxD, RTS, DTR; 外接电源输入接口

外接电源电压

5 至 12 VDC

功率

20 mA @ 5 VDC （禁用终端电阻）

机械特性

尺寸 (W x D x H)

42 x 80 x 22 mm

外壳

ABS + PC

重量

50 ± 5g

保修期

5年

安全认证

TCF-90

CE Class B, FCC Class B

订购信息

TCF-90-M

无源型RS-232多模光纤转换器，ST接口，传输距离5KM

TCF-90-s

无源型RS-232单模光纤转换器，ST接口，传输距离40KM

所有产品包括

USB连接线 (CBL-USBAP-50)
使用手冊

我们也根据客戶需求提供SC/SF接口及单模传输60公里的型号

选购配件

CBL-USBAP-50

USB电源线 ( 50cm )

CBL-F9M9-20

DB9针式到孔式 RS-232连接线 (20 cm)
