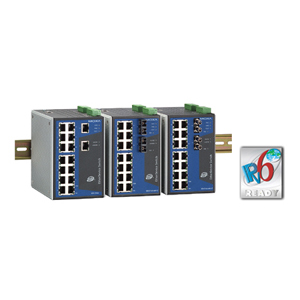

MOXA EDS-516A-MM-SC 专为工业应用所设计，为一16端口工业级光纤交换机。另有客制化产品M12型号以太网交换机(如有需求请直接与MOXA联系)。以太网络冗余协议 Turbo Ring（全负载状态下恢复时间<20ms），可以提升您的网络骨干的可靠性。此外，EDS-516A-MM-SC 以太网交换机支持多种智能化的网络管理功能，包括QoS，IGMP Snooping/GMRP，VLAN，Port Trunking，SNMP V1/V2c/V3，IEEE 802.1X和Https/SSL等功能。
高级工业联网能力
* 以太网络冗余环状拓朴 (全负载状态下故障恢复时间 < 20 毫秒)和RSTP/STP(IEEE802.1W) 能力
* IGMP Snooping 及GMRP， 控制工业以太网络协议中的Multicast流量
* 支持IEEE802.1Q VLAN 和GVRP协议，使网络规划简单易行
* 支持Qos---IEEE 802.1p/1Q和TOS/DiffServ，增加决定权
* 支持802.3ad(LACP)最大化利用带宽
* 支持IEEE802.1X和SSL，增强网络的安全性
* SNMP V1/V2c/V3针对不同等级的网络管理
* 支持 RMON 以提升网络监控及前摄的效率性
针对工业应用的设计
* 带宽管理能够预防不可预计的网络状态
* 支持ABC-01(自动备份设定工具)，更易于置换故障设备
* 锁定端口仅允许授权MAC地址访问
* 端口镜像可用于在线调试
* 通过E-mail、继电器输出，实现自动报警
* 数字输入接口可将传感器和警报与IP网络整合为一体
* 自动恢复连接设备的IP地址
* 冗余双直流电源输入，过载保护
* 坚固耐用的 IP 30 高强度外壳
* 换线连接快速恢复(专利)
* 可选用正常温度（0～60°C）或宽温型号（-40~75°C）
* IP30防护等级，波纹式高强度外壳
* 导轨/面板式安装
* 发送Ping命令确定网络的连通性
* 可通过 Web Browser，Telnet/Serial Console 或 Windows Utility 进行相关设定
技术参数
标准：IEEE802.3，802.3u，802.3x，802.1D，802.1W，
802.1Q，802.1p，802.1X，802.3ad
协议：IGMP V1/V2/V3 device，GMRP，GVRP，SNMP V1/
V2c/V3，DHCP服务器/客户端，DHCP Option 82，BootP，
TFTP，SNTP，SMTP，RARP，RMON
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流控：IEEE802.3x 流控，背压式流控
接口 RJ45接口：10/100BaseT(X) 自适应
光纤接口：100BaseFX (SC/ST接口)
控制口：RS-232 (RJ45)
LED指示灯：PWR1，PWR2，FAULT，10/100M (电口)，
100M (光口)，MASTER，COUPLER
报警输出：两路继电器输出，电流负载能力 1A@24 VDC
数字输入：电气隔离、共地
• 状态 1：+13 ~ +30V
• 状态 0：-30 ~ +3V
• 最大输入电流：8mA
光纤 距离：
多模： 0 ~ 5 km，1300 nm (50/125 μm，800 MHz*km)
0 ~ 4 km，1300 nm (62.5/125 μm，500 MHz*km)
最小TX输出：多模：-20 dBm
最大TX输出：多模：-14 dBm
RX灵敏度：-34 ~ -30 dBm (多模)
电源 输入电压：24 VDC (12 ~ 45 VDC)，冗余输入
输入电流（@24V）：0.31A (EDS-516A)，0.39A (EDS-516AMM-
SC/ST)
接口：2个可移动的6针接线端子
过载保护：提供
反接保护：提供
机械特性 外壳：IP30防护等级
尺寸 (W x H x D)：95 x 135 x 140 mm
3.74 x 5.31 x 5.51 in.
重量：1586 g
安装方式：导轨、壁挂（可选套件）
工作环境 操作温度：0 ~ 60 °C (32 ~ 140 °F)
-40 ~ 75 °C (-40 ~ 167 °F)(宽温产品)
存储温度：-40 ~ 85 °C (-40 ~ 185 °F)
周围环境相对湿度：5% ~ 95% (无凝露)
通过认证 安全：UL508，UL60950-1，CSA C22.2 No. 60950-1，
EN60950-1
危险环境：
UL/cUL Class I，Division 2，Groups A，B，C和D (认证中)
ATEX Zone 2，EEx nC IIC (认证中)
海事：DNV，GL
EMI：FCC Part 15，CISPR (EN55022) class A
EMS： EN61000-4-2 (ESD)， 等级3
EN61000-4-3 (RS)， 等级3
EN61000-4-4 (EFT)， 等级2
EN61000-4-5 (Surge)， 等级3
EN61000-4-6 (CS)， 等级3
EN61000-4-8
EN61000-4-11
冲击：IEC60068-2-27
自由下落：IEC60068-2-32
震动：IEC60068-2-6
MTBF：247，000 hrs
数据库：MIL-HDBK-217F，GB 25 °C
