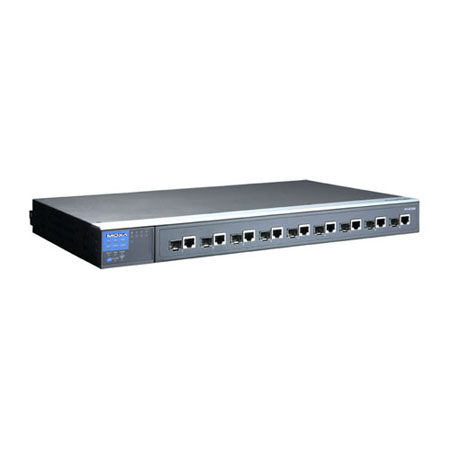

PowerTrans PT-G7509具有9个combo Gigabit以太网络连接端口，协助您将现有网络立即升级为高频宽的Gigabit传输速率，并建置全Gigabit骨干网络。PT-G7509的设计符合多种应用领域的严苛的要求，包括变电站自动化系统 (IEC 61850-3、IEEE 1613)、交通控制系统 (NEMA TS 2)，和铁路应用(EN50155/EN50121-4)。Gigabit网络可大幅提高可用频宽以提供更高的传输效能，并且能跨网快速传送大量的影片、声音和数据。而备援以太网络Turbo Ring、Turbo Chain和RSTP/STP (IEEE 802.1w/D)功能更可协助您提高骨干网络的可靠性与可用性。PT-G7509并提供前出线或后出线两种选择，满足您不同应用类型的接线需求。

技术 标准：
10BaseT的IEEE 802.3
100BaseT(X)和100BaseFX的IEEE 802.3u
1000BaseT(X)的IEEE 802.3ab
1000BaseX的IEEE 802.3z
用于流量控制的IEEE 802.3x
Spanning Tree Protocol的IEEE 802.1D
用于Rapid STP的IEEE 802.1w
VLAN Tagging的IEEE 802.1Q
Class of Service的IEEE 802.1p
用于验证的IEEE 802.1X
Port Trunk (含 LACP) 的IEEE 802.3ad
通讯协议：IGMP v1/v2、GMRP、GVRP、SNMPv1/v2c/v3、
DHCP Server/Client、BootP、TFTP、SNTP、SMTP、RARP、
RMON、HTTP、HTTPS、Telnet、SSH、Syslog、DHCP
Option 66/67/82、LLDP、Modbus/TCP、IEEE 1588 PTP、
IPv6、SNMP Inform
MIB：MIB-II、Ethernet-like MIB、P-BRIDGE MIB、
Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB
Group 1、2、3、9
流量控制：IEEE 802.3x 流量控制、背压式流量控制
交换机属性 优先队列：4
最大 VLAN 数量上限：64
VLAN ID 范围：VID 1 至 4094
IGMP 群组：256
界面 RJ45口：10/100/1000BaseT(X) 自动调整速率
光纤连接端口：100/1000BaseSFP插槽
主控台：RS-232 (RJ45 连接头)
系统LED指示灯：STAT、PWR1、PWR2、FAULT、MSTR/
HEAD、CPLR/TAIL
状态LED指示灯：LNK/ACT、FDX/HDX、RING PORT、
COUPLER、PORT、SPEED
警告接点：一个relay输出，电流负载容量3A @ 30 VDC或3A
@ 240 VAC
电源需求 输入电压：
• 24 VDC (18 至 36 V)
• 48 VDC (36 至 72 V)
• 110/220 VDC/VAC (88 至 300 VDC，85 至 264 VAC)
输入电流：(所有连接端口皆装置光纤)
• 最高 1.17 A @ 24 VDC
• 最高 0.59 A @ 48 VDC
• 最高 0.27/0.16 A @ 110/220 VDC
• 最高 0.61/0.35 A @ 110/220 VAC
电流过载保护：有
连接方式：10针脚端子台
反向极性保护：有
机械特性 外壳：IP30 防护等级
尺寸：440 x 44 x 254 mm
重量：3300 g
安装方式：19英寸机架式安装
使用环境 工作温度：-40 ~ 85 °C (-40 ~ 185 °F)，-40°C之下冷开机最
少需要100 VAC
存放温度：-40 ~ 85 °C (-40 ~ 185 °F)
周围相对湿度：5 ~ 95% (非冷凝)
安规认证 安全性：UL60950-1、CSA C22.2 No. 60950-1、EN60950-1
EMI：FCC Part 15，CISPR (EN55022) class A
电力自动化：IEC 61850-3、IEEE 1613
交通控制：NEMA TS2
铁路交通：EN50155、EN50121-4

可选型号

PT-G7509-R-HV-HV  IEC 61850-3 全千兆网管型机架式以太网交换机，9 个 combo 10/100/1000BaseT(X) 连接口或 100/1000BaseSFP Gigabit 插槽用来添加SFP-1FE/1G系列快速千兆以太网模块，后出线后显示，2个隔离电源供电(88-300 VDC 或者 85-264 VAC)，-40 至85°C操作温度

PT-G7509-R-HV  IEC 61850-3 全千兆网管型机架式以太网交换机，9 个 combo 10/100/1000BaseT(X) 连接口或 100/1000BaseSFP Gigabit 插槽用来添加SFP-1FE/1G系列快速千兆以太网模块，后出线后显示，一个隔离电源供电(88-300 VDC 或者 85-264 VAC)，-40 至85°C操作温度

PT-G7509-F-HV-HV  IEC 61850-3 全千兆网管型机架式以太网交换机，9 个 combo 10/100/1000BaseT(X) 连接口或 100/1000BaseSFP Gigabit 插槽用来添加SFP-1FE/1G系列快速千兆以太网模块，前出线前显示，2个隔离电源供电(88-300 VDC 或者 85-264 VAC)，-40 至85°C操作温度

PT-G7509-F-HV  IEC 61850-3 全千兆网管型机架式以太网交换机，9 个 combo 10/100/1000BaseT(X) 连接口或 100/1000BaseSFP Gigabit 插槽用来添加SFP-1FE/1G系列快速千兆以太网模块，前出线前显示，一个隔离电源供电(88-300 VDC 或者 85-264 VAC)，-40 至85°C操作温度
