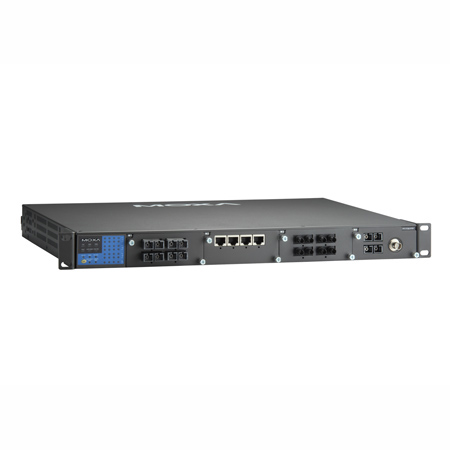

PT-7728-S-PTP系列产品是为了满足变电站自动系统需求(IEC 61850-3，IEEE 1613),交通控制系统(NEMA TS2)，和轨道应用(EN50121-4)而设计的。PT-7728-S-PTP系列产品的千兆带宽快速以太主干网，冗余环网和24/48 VDC，110/220 VDC/VAC双路独立冗余电源供应，不但可以提高您的通讯可靠性，而且还能节约用于布线的成本。Moxa公司的PT-7728-S-PTP IEC 61850-3高速以太网交换机支持最新的IEEE 1588 v2技术来实现防护和控制应用中所要求的精密时间同步。这些以太网交换机可以保证在IEC 61850过程层上的时间戳精确度在1微秒以内。因此他们可以配置到1558 v2主时钟，边界时钟和透明时钟等功能中。
PT-7728-S-PTP 的模块化设计同样可以让网络设计变得更简单，并且支持安装最多2个千兆端口，12个高速以太网接口来提供更大的灵活性。这些功能加上可选择的前端或后端配线使得 PT-7728-S-PTP可以适用于大多数的工业应用。
技术参数 标准：
IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X)和100Base FX
IEEE 802.3ab 1000BaseT(X)
IEEE 802.3z 1000Base
IEEE 802.3x 支持流程控制
IEEE 802.1D 支持生成树协议
IEEE 802.1w支持快速生成树协议
IEEE 802.1Q 支持虚拟局域网标签
IEEE 802.11p 支持服务等级
IEEE 802.1X支持身份认证
IEEE 802.3ad 支持 链路聚合控制协议下端口聚合
协议：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP 服务器/客户端，BootP，TFTP，SNTP，SMTP，RARP，RMON，RIP V1/V2，HTTP，HTTPS，Telnet，SSH，Syslog，DHCP Option 66/67/82，LLDP，Modbus/TCP，IEEE 1588 PTP，SNMP Inform
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Groups 1，2，3，9
流量控制：IEEE 802.3x 流程控制， 反压流程控制
交换属性 优先级队列：4
最多可用的VLAN数：64
VLAN ID范围：VID 1 ~ 4094
IGMP组：256
Mac表大小：8K
数据包缓冲区大小：1 Mbi
接口 快速以太网：插槽1，2和3，可安装具备10/100BaseT(X) (TP/M12界面)，100BaseFX (SC/ST接口)或100BaseSFP类型的4/6/7/8口PM-7200快速以太网模块插槽4可安装具备100BaseFX (SC/ST接口)类型的PM-7200快速以太网模块
千兆以太网：插槽4，可安装具备10/100/1000BaseT(X)或1000BaseSFP类型的PM-7200千兆以太网模块
控制台端口：RS-232 (RJ45)
系统LED指示灯：STAT，PWR1，PWR2，FAULT，MSTR/HEAD，CPLR/TAIL
模块LED指示灯：LNK/ACT，FDX/HDX，RING PORT，COUPLER PORT，SPEED
报警触点：一路继电器输出，容量3 A @ 30 VDC或者3 A @ 240 VAC
IEEE 1588 PTP特点：
• 支持IEEE 1588 边界时钟和透明时钟。
• 最多12个10/100BaseT(X)或者100BaseFX (多模式ST或SC连接器)的带有硬件时间戳的IEEE 1588接口
• 支持在透明时钟下的终端对终端(1-step & 2-step)和点对点(2-step) 模式
• 小于1微秒的高精度时间准确性。
电源需求 输入电压：• 24 VDC (18 ~ 36 V)
• 48 VDC (36 ~ 72 V)
• 110/220 VDC/VAC (88 ~ 300 VDC，85 ~ 264 VAC)
输入电流：(所有端口都配成光纤端口)• Max. 2.58 A @ 24 VDC
• Max. 1.21 A @ 48 VDC
• Max. 0.64/0.33 A @ 110/220 VDC
• Max. 0.53/0.28 A @ 110/220 VAC
过载保护：提供
连接：10-pin接线端子
反接保护：提供
机械特性 外壳：IP40防护等级
尺寸：440 x 44 x 325 mm (17.32 x 1.73 x 12.80)
重量：5900 g
安装方式：19英寸机架式安装
工作环境 工作温度：-40 ~ 85 °C (-40 ~ 185 °F)，冷启动 100 VAC @ -40 °C
储存温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5 ~ 95% (无凝霜)
安规认证 安全：UL60950-1，CSA C22.2 No. 60950-1，EN60950-1
电磁干扰：FCC Part 15，CISPR (EN55022) class A
电源自动化：IEC 61850-3，IEEE 1613
交通控制：NEMA TS2
轨道交通：EN50155，EN50121-4
可选型号
PT-7728-PTP-F-24-48 IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，前面板布线，2个独立电源供电（24 和 48 VDC），-40 到 85ﾟC操作温度。
PT-7728-PTP-F-24-24 IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，前面板布线，2个独立电源供电（24 VDC），-40 到 85ﾟC操作温度。
PT-7728-PTP-R-24-24 IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，后面板布线，2个独立电源供电（24 VDC），-40 到 85ﾟC操作温度。
PT-7728-PTP-F-24 IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，前面板布线，1个独立电源供电（24 VDC），-40 到 85ﾟC操作温度。
PT-7728-PTP-R-24 IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，后面板布线，1个独立电源供电（24 VDC），-40 到 85ﾟC操作温度。
PT-7728-PTP-R-HV IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，后面板布线，1个独立电源供电（88-300 VDC 或 85-264 VAC），-40 到 85ﾟC操作温度。
PT-7728-PTP-F-HV-HV IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，前面板布线，2个独立电源供电（88-300 VDC 或 85-264 VAC），-40 到 85ﾟC操作温度。
PT-7728-PTP-R-HV-HV IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，后面板布线，2个独立电源供电（88-300 VDC 或 85-264 VAC），-40 到 85ﾟC操作温度。
PT-7728-PTP-F-48-HV IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，前面板布线，1个独立电源供电（48 VDC），-40 到 85ﾟC操作温度。
PT-7728-PTP-R-48-HV IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，后面板布线，1个独立电源供电（48 VDC），-40 到 85ﾟC操作温度。
PT-7728-PTP-F-HV IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，前面板布线，1个独立电源供电（88-300 VDC 或 85-264 VAC），-40 到 85ﾟC操作温度。
PT-7728-PTP-R-48 IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，后面板布线，1个独立电源供电（48 VDC），-40 到 85ﾟC操作温度。
PT-7728-PTP-F-48-48 IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，前面板布线，2个独立电源供电（48 VDC），-40 到 85ﾟC操作温度。
PT-7728-PTP-R-48-48 IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，后面板布线，2个独立电源供电（48 VDC），-40 到 85ﾟC操作温度。
PT-7728-PTP-F-24-HV IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，前面板布线，2个独立电源供电(24 VDC 和 88-300 VDC 或 85-264 VAC) ，-40 到 85ﾟC操作温度。
PT-7728-PTP-R-24-HV IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，后面板布线， 2个独立电源供电(24 VDC 和 88-300 VDC 或 85-264 VAC) ，-40 到 85ﾟC操作温度。
PT-7728-PTP-F-48 IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，前面板布线，1个独立电源供电（48 VDC），-40 到 85ﾟC操作温度。
PT-7728-PTP-R-24-48 IEC 61850-3 模块化网管型机架式以太网交换机系统，3个快速以太网模块插槽，1个千兆以太网模块，或者总计24+4G口的快速以太网模块，后面板布线，2个独立供电电源(24 和 48 VDC)，-40 到 85ﾟC操作温度。
