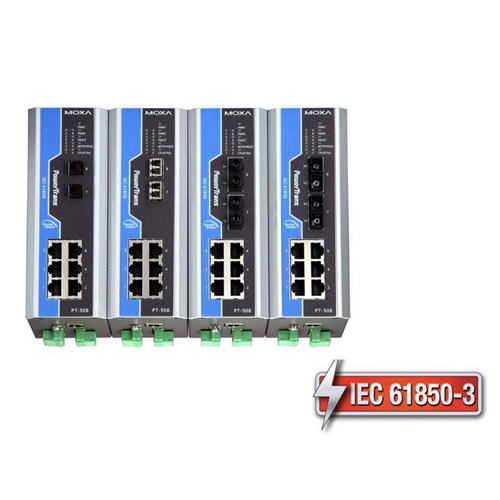

该PowerTrans的PT-508是专为满足变电站自动化系统的要求(符合IEC 61850-3, IEEE 1613)。PT-508的快速以太网光纤骨干网,环形冗余,24/48 VDC或110/220 VDC / VAC的双隔离冗余电源供电,增加了通信的可靠性,节省布线成本。符 合IEC 61850-3 8端口管理导轨/以太网交换机布线。另外,导轨式和壁挂式安装设计使得网络规划变得轻松,让您能为变电站安装多达8个快速以太网口,提供极大灵活性。
技术 标准:
10BaseT的IEEE 802.3
100BaseT(X)和100BaseFX的IEEE 802.3u
用于流量控制的IEEE 802.3x
生成树协议IEEE 802.1D
Rapid STP IEEE 802.1w
VLAN Tagging IEEE 802.1Q
Class of Service IEEE 802.1p
IEEE 802.1X用于验证
Port Trunk (含LACP)的IEEE 802.3ad
多个生成树协议IEEE 802.1s*
协议:IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP
Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON,
HTTP, HTTPS, Telnet, SSH, Syslog, DHCP Option 66/67/82,
LLDP, Modbus/TCP, IEEE 1588 PTP V2*,IPv6, SNMP Inform
MIB:RSTP MIB, RMON MIB Group 1, 2, 3, 9
流控:IEEE 802.3x流量控制,背压式流量控制
交换机属性 优先队列:4
最大VLAN数量上限:64
VLAN ID范围:VID 1~ 4094
IGMP群组:256
MAC表尺寸:8 K
数据包缓冲尺寸:1 Mbit
界面 RJ45口:10/100BaseT(X) 自动速率调整, F/H duplex mode,
和自动MDI/MDI-X连接
光口:100BaseFX口(SC/ST/LC/MTRJ接头)
控制口:RS-232 (RJ45)
LED指示灯:PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/
TAIL
警报接点:1个中继器输出,电流负载容量1 A @ 24 VDC
电源需求 输入电压:
• 24 VDC (18 ~ 36 V)
• 48 VDC (36 ~ 72 V)
• 110/220 VDC/VAC (88 ~ 300 VDC, 85 ~ 264 VAC)
输入电流:(所有口装置光纤情况下)
• Max. 0.425 A @ 24 VDC
• Max. 0.19 A @ 48 VDC
• Max. 0.105/0.053 A @ 110/220 VDC
• Max. 0.086/0.044 A @ 110/220 VAC
过流保护:有
连接:5针接线端子
反向极性保护:有
机械特征 外壳:IP40保护
尺寸:60 x 160 x 110 mm (2.36 x 6.30 x 4.33 in)
重量:995 g
安装:导轨式安装,壁挂式安装(可选安装套件)
环境限制 操作温度:-40 ~ 85 °C (-40 ~ 185 °F), -40 °C之下冷开机最
少需要100 VAC
存储温度:-40 ~ 85 °C (-40 ~ 185 °F)
环境相对湿度:5 ~ 95% (无凝露) 标准和认证 安全:UL 508, CSA C22.2 No. 60950-1, EN 60950-1
EMI:FCC Part 15 Subpart B Class A, EN 55022 Class A
电力自动化:IEC 61850-3, IEEE 1613
可选型号
PT-508-2MTRJ-48 IEC 61850-3 网管型导轨式以太网交换机,带6个10/100BaseT(X)口,和2个100BaseFX 多模口,MTRJ接头,1个独立电源供电(48VDC),-40~85°C操作温度
PT-508-SS-LC-48 IEC 61850-3 网管型导轨式以太网交换机,带6个10/100BaseT(X)口,和2个100BaseFX 单模口,LC接头,1个独立电源供电(48VDC),-40~85°C操作温度
PT-508-2MTRJ-24 IEC 61850-3 网管型导轨式以太网交换机,带6个10/100BaseT(X)口,和2个100BaseFX 多模口,MTRJ接头,1个独立电源供电(24VDC),-40~85°C操作温度
PT-508-SS-LC-24 IEC 61850-3 网管型导轨式以太网交换机,带6个10/100BaseT(X)口,和2个100BaseFX 单模口,LC接头,1个独立电源供电(24VDC),-40 ~ 85°C操作温度
PT-508-MM-ST-48 IEC 61850-3 网管型导轨式以太网交换机,带6个10/100BaseT(X)口,和2个100BaseFX 多模口,ST接头,1个独立电源供电(48VDC),-40~85°C操作温度
PT-508-MM-SC-24 IEC 61850-3 网管型导轨式以太网交换机,带6个10/100BaseT(X)口,和2个100BaseFX 多模口,SC接头,1个独立电源供电(24VDC),-40~85°C操作温度
PT-508-MM-SC-48 IEC 61850-3 网管型导轨式以太网交换机,带6个10/100BaseT(X)口,和2个100BaseFX 多模口,SC接头,1个独立电源供电(48VDC),-40~85°C操作温度
PT-508-MM-ST-24 IEC 61850-3 网管型导轨式以太网交换机,带6个10/100BaseT(X)口,和2个100BaseFX 多模口,ST接头,1个独立电源供电(24VDC),-40 ~ 85°C操作温度
PT-508-SS-SC-24 IEC 61850-3 网管型导轨式以太网交换机,带6个10/100BaseT(X)口,和2个100BaseFX 单模口,SC接头,1个独立电源供电(24VDC),-40~85°C操作温度
PT-508-SS-SC-48 IEC 61850-3 网管型导轨式以太网交换机,带6个10/100BaseT(X)口,和2个100BaseFX 单模口,SC接头,1个独立电源供电(48VDC),-40~85°C操作温度
