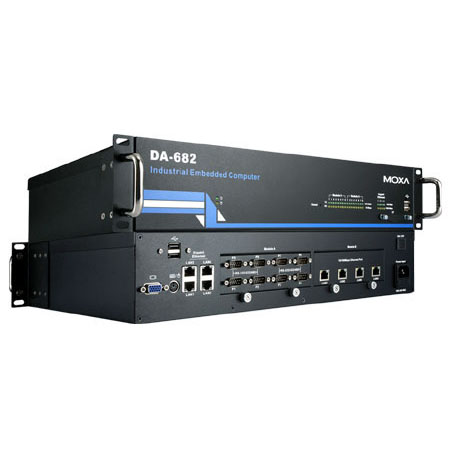

DA-682 是一款 19 英寸、2U 高度的工业级嵌入式计算机，采用 Intel x86 处理器，配备 VGA 接口，4 个千兆以太网口，8 个 RS-232/422/485 串口，CF 卡插槽和 USB 接口。DA-682 采用 19 英寸机架安装和坚固的结构设计，使其成为工业应用的理想解决方案，特别适用于电力，交通，石油和天然气自动控制领域。该产品的所有串口具备 2KV 光电隔离保护，可以保证在上述苛刻的工业环境中实现稳定可靠的通信。

DA-682 预装 WinCE6.0、WinXP Embedded 或 Linux 操作系统，为您开发应用软件提供了友好的环境，保证程序员可以迅速开发出无 bug 的程序，同时减少费用。DA-682 具备较好的扩展性和灵活性，配备 2 个PCI插槽，可方便扩展外围模块；同时它还具有不同的通信模块供用户灵活选择，如 8 个 RS-232/422/485 串口的模块和 4 个 10/100 Mbps网络通信模块。DA-682 采用人性化设计，模块更换和扩展十分方便，这些特点可为您在搭建不同的工业自动化应用时提供灵活的解决方案。

- Intel赛扬1 GHz处理器，前端总线频率400/533 MHz
- 内置DDR2 SDRAM 和工业级闪盘
- 4个千兆网口，支持冗余网络
- 软件可选的RS-232/422/485串口，带2 KV隔离保护
- 配备PCI插槽，可用于扩展外围设备
- 1个CF卡插槽，可用于扩展存储空间
- 高速的USB 2.0接口，支持系统引导
- 19英寸机架安装，2U高度
- 100/240 V交直流电源输入
- WinCE 6.0、WinXPe或Linux平台
- 无风扇设计

系统 CPU：Intel Celeron M 1GHz 处理器
操作系统（预装）：WinCE 6.0或Windows XP Embedded SP2
系统芯片组：Intel 915GME + ICH6M c芯片组
前端总线：400/533 MHz
扩展总线：两个PCI插槽，其中一个保留用于扩展外围设备
BIOS：4Mbit Flash BIOS，PCI 即插即用，支持ACPI 功能
系统内存：1个200-pin DDR2 SODIMM 接口，支持 DDR2
400/533，最高可达 1GB；WinXPe平台产品为512 MB，
WinCE 6.0平台产品为256 MB
CompactFlash：CF卡插槽可用于扩展存储空间，支持以
DMA的方式存取数据
其他 USB：4个USB 2.0 Hosts，A型接头，支持系统引导
键盘/鼠标：1个PS/2接口，支持标准PS/2键盘和PS/2鼠标
（通过Y型线缆连接（可选））
显示 图形控制器：采用内建的Intel 915GME集成图形，内建Intel
extreme Graphics 2技术
显存：动态图象存储器，可共享系统32MB内存
显示器接口：用于VGA 输出的CRT接口 (DB15孔式接头)
分辨率：CRT显示器象素分辨率可达2548 x 1536 @ 75Hz
LAN口 LAN：4个10/100/1000 Mbps速率自侦测以太网口，采用
Realtek RTL8110SC控制器
电磁隔离保护：内建1.5KV
串口 数量：8个
串口标准：RS-232/422/485
接头：DB9针式
ESD保护：全信号15 KV
光电隔离保护：2 KV
串口通讯参数 数据位：5、6、7、8
停止位：1、1.5、2
校验位：None、Even、Odd、Space、Mark
流量控制：RTS/CTS，XON/XOFF，RS-485 ADDC®
速率：50 bps ~ 921.6 Kbps，支持非标准波特率，详情见用
户手册
串口信号 RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-4w：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
LED指示灯 系统：1 x 电源指示灯，1 x 存储器指示灯
LAN：8个Act/Link灯，8个10/100M指示灯
串口：8个TX/RX灯
机械特性 外壳：SECC金属板，1mm
重量：2.94 kg
尺寸：440 x 253 x 90 mm (17.32 x 9.96 x 3.54 in)
安装：标准19英寸机架
开关和按钮 电源开关：1个电源开关(后面板)
Reset按钮：用于系统硬件复位 (前面板)
工作环境 工作温度：-10 ~ 60 °C (14 ~ 140 °F)
工作湿度：5 ~ 95% RH
存储温度：-20 ~ 80 °C (-4 ~ 176 °F)
电源需求 电压输入：100 ~ 240 VAC/VDC自适应，47 ~ 63 Hz
功耗：50W
安规认证 EMC：FCC, CE (Class A)
安全：LVD, UL, cUL
认证：RoHS，CRoHS，WEEE
可靠性 报警工具：内建蜂鸣器和RTC (实时时钟)，带备份电池
自动重启触发器：内建WDT (看门狗时钟)
支持1-255级时间间隔系统重启设置，可由软件编程


DA-SP08-I-DB (8串口扩展模块)

串口 数量：8个
串口标准：RS-232/422/485（软件选择）
接头：DB9针式
ESD保护：全信号15 KV
光电隔离保护：2 KV
串口通讯参数 数据位：5、6、7、8
停止位：1、1.5、2
校验位：None、Even、Odd、Space、Mark
流量控制：RTS/CTS，XON/XOFF，RS-485 ADDC®
速率：50 bps ~ 921.6 Kbps，支持非标准波特率，详情见用 户手册
串口信号 RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-4w：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND

DA-LN04-RJ (4网口扩展模块)

LAN口
LAN：4个10/100/100 Mbps速率自侦测以太网口，RJ45接口
电磁隔离保护：内建1.5KV

软件规格

Windows Embedded CE 6.0 Intel系统工具：Windows command shell，telnet，ftp，
web-based administration manager
文件系统：FAT (板载flash)
协议栈：TCP，UDP，IPv4，SNMP，ICMP，IGMP，ARP，
HTTP，CHAP，PAP，SSL，DHCP，SNTP，SMTP，
Telnet，FTP，PPP
支持的服务和进程：
Telnet服务器：允许通过标准telnet客户端进行远程管
理
FTP服务器：用于网络上主机之间进行文件传输
文件服务器：允许客户端通过网络访问文件和资源
（Microsoft® Wincows® CE)
Web服务器(httpd)：包括ASP，ISAPI Secure Socket
Layer支持SSL 2，SSL 3和(TLS/SSL 3.1) public
key-based protocols，and Web Administration
ISAPI Extensions
拨号网络服务：RAS客户端API和PPP，支持EAP和RAS
scripting
看门狗服务：在指定时间内通过CPU硬件实现CPU重启
（通过调用MOXA库函数来触发）
程序开发环境：
Moxa WinCE 6.0 SDK
C Libraries和Run-times
Component Services (COM / DCOM)
Microsoft® .NET Compact Framework 2.0 SP2
XML, 包括DOM, XQL, XPATH, XSLT, SAX2
SOAP Toolkit
Winsock 2.2
Windows XP Embedded 协议栈：DHCP，IPv4，DNS，IPsec，HTTP，TCP，UDP，ICMP，
IGMP，ARP，TAPI，TSP，SNMP，NTP，ICS，PPP，CHAP，
EAP，SNTP，Telnet， SNTP，FTP，SMTP，PPPoE， PPTP，NetBIOS
文件系统：NTFS
系统工具：Windows command shell, Telnet, ftp, web-based
administration manager, Wireless Zero Configuration
支持的服务和进程：
Telnet服务器：Allows users to connect to Telnet servers from remote computers
IIS Web服务器：Allows you to create and manage Web sites
终端服务器：Microsoft Terminal Server client application (mstsc. exe)
COM+服务器：The next evolution of Microsoft Component
Object Model (COM) and Microsoft Transaction Server (MTS)
计算机浏览服务器：Computer browsing functionality exposed by
Windows through Microsoft Networking. It allows a client
machine to browse its network neighborhood for available
computers exposing file and print sharing services
磁盘管理服务器：Support for disk and volume management
operations. The component implements a Component
Object Model (COM) interface that can be used to query
and configure disks and volumes, both basic and dynamic.
The component also monitors disk arrivals and removals
and other changes in the storage subsystem
远程注册服务器：Enables remote users to modify registry
settings on this computer
程序开发环境：
Microsoft .Net Framework 2.0 with service pack 2 (CLR
and the .NET Framework class library)
Active Directory Service Interface (ADSI) Core
Active Template Library (ATL),ASP.NET 2.0
Certificate Request Client & Certificate Autoenrollment
(CLR and the .NET Framework class library)
COM APIs
Common Control Libraries
Common File Dialogs
Direct3D, DirectPlay, DirectShow and Direct show filters
Distributed Transaction Coordinator (MSDTC)
Enhanced Write Filter (Redirect disk write operations to
volatile (RAM) or non-volatile (disk) storage)
Event Log, Internet Explorer
Mapi32 Libraries
Message Queuing (MSMQ) Core
Microsoft Visual C++ Run Time Libraries
Power Management dynamic-link library
Registry Editor
RPC
Smart Card Cryptographic Service Providers
USB 2.0 core drivers compliant with The USB .95 or 1.0
Windows API, Media Player 10, Script Engines, and WMI
