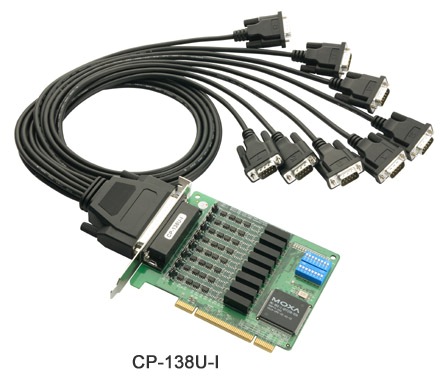

CP-118U-I/CP-138U-I

8串口RS-232/422/485聪明型Universal PCI 串口卡，支持2KV光电隔离

	数据吞吐量高达700Kbps 以上
	具备128字节FIFO和板载硬件、软件流控
	Universal PCI 插槽，兼容3.3/5V PCI和PCI-X

概述

CP-118U-I和CP-138U-I为聪明型、8串口卡，专为长距离、多点和PC-based数据采集应用而设计，是为工业自动化系统集成商量身定制的一种新型解决方案。

板载ADDC™，提高RS-485通信精度
RS-485通信需要进行精准的时间控制来启用或禁用总线，Moxa的Turbo Serial Engine™芯片搭载了ADDC™（自动数据流向控制），使得CP-118U-I和CP-138U-I与周边设备通信变得更加容易。

RS-485通信最多支持31个从站，距离长达1.2 km
CP-118U-I的8个RS-232/422/485串口和CP-138U-I的8个RS-422/485串口通信速率高达921.6 Kbps。在RS-485工作模式下，通过菊花链的方式最多可与31个设备进行通信，通信距离长达1.2 km。对于长距离的RS-485通信，2 KV的光电隔离可以有效防止设备由于电位差引起的损坏。

特点

数据吞吐量高达700Kbps 以上

具备128字节FIFO和板载硬件、软件流控

Universal PCI 插槽，兼容3.3/5V PCI和PCI-X

串口通信速率高达921.6Kbps

支持Windows Vista/2003/XP/2000和Linux驱动

	板载LED指示灯和管理软件
	板载15KV ESD保护和2 KV光电隔离保护

规格

硬件

连接器

Female DB78

通信控制器

MU860 (兼容16C550C)

接口

总线接口

32-bit Universal PCI

串口数量

8 (仅需1个IRQ）

支持最多的板卡数

信号

RS-232

TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND (仅适用于CP-118U-I)

RS-422

TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND

4线RS-485

TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND

2线RS-485

Data+(B)，Data-(A)，GND

性能

波特率

50 bps~921.6 Kbps

配置

数据位

5, 6, 7, 8

停止位

1, 1.5, 2

I/O 地址/IRQ

由BIOS分配

校验位

None, Even, Odd, Space, Mark

流量控制

RTS/CTS, XON/XOFF

电源与环境要求

电源要求

CP-118U-I：860 mA (+5V, RS-232)
CP-138U-I：330 mA (+5V, RS-422)

工作温度

0 至 55°C (32 ~ 131 °F)

工作湿度

5 至 95% RH

储存温度

-20 至 85°C (-4 ~ 185 °F)

ESD保护

内建15 KV ESD保护

光电隔离

2 KV

安规认证

EN55022 Class B, EN55024, EN61000-3-3, FCC Part 15 Class B

保修期

5年
