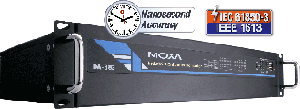

DA-683工业计算机可以满足于各种各样的电力自动化的应 用。DA-683系列是基于英特尔x86处理器并支持DVI-I，6个 千兆以太网端口，2个RS-232串行端口，CF插槽和USB接口。 此产品采用的是标准的19英寸，2U高的外形设计尺寸。 DA-683可以执行各种工业任务，而且低功耗，提供了工业 应用的低成本高效益的解决方案。DA-683工业计算机支持 IEEE 1588 v2精确时间同步协议，以提供准确的时间用于电 力变电站系统事件日志记录要求。 DA–683支持IEC-61850-3认证，在电力系统应用中可以提 供稳定可靠的运行。通过一个灵活的双独立的系统集成和 模块化设计以及独立扩展插槽，为您提供附加价值和更多 便利。友好的设计，用户可以方便快捷的更换各种不同的通 讯模块，其中包括一个8端口RS-232/422/485串口模块，8口 RS-422/485串口模块，4端口10/100 Mbps网口模块，8端口 10/100 Mbps交换机模网口模块和一个通用PCI扩展模块。 DA-683系列产品宽温型号，可在-40至70 ℃的温度范围内可 靠，稳定的工作,从而为恶劣环境应用提供最佳解决方案。 DA-683计算机运行Linux或Windows嵌入式标准2009 （预 先安装），为您开发应用软件提供了友好的环境，提供MOXA 全面的软件支持，确保程序员可以开发出无bug的程序，同时 减少费用成本。

系统： CPU：Intel 双核 Atom D510 1.66 GHz处理器
OS (预装)：Linux 或 Windows Embedded Standard 2009
系统芯片：Intel Pineview-D + ICH8M
BIOS：16 Mbit Flash BIOS, PCI Plug & Play, 支持ACPI功
能
FSB：667 MHz
系统内存：1个200针DDR2 SODIMM插槽，支持DDR2667，
内置了1 GB和高达2 GB
扩展总线：预留PCI/104接口
USB接口：USB 2.0兼容主机，A型连接器×4，支持系统启
动
存储 内置：2 GB的工业级DOM板载存储操作系统
存储扩展：CF卡的CF卡扩展槽，支持CF卡Type-I/II
HDD 支持：2个 SATA-300 接口支持硬盘扩展
其它外围接口： 键盘/鼠标：1个PS/2接口，支持标准的PS/2键盘，并通过Y
型电缆鼠标
显示 Graphics Controller：英特尔? GMA3150图形控制器英
特尔D510卡
DVI接口：
• 模拟显示器：输出分辨率高达 2048x1536@60Hz
• 数字 DVI 显示器：输出分辨率高达1024x768@60Hz
网口 LAN：6 个10/100/1000 Mbps 自适应千兆网口
电磁隔离保护：内置1.5 KV
串口 串口标准：2个RS-232接口（DB9 公头）
串口信号：
RS-232：TxD,RxD,DTR,DSR,RTS,CTS,DCD,GND, RI
数字输入 输入通道数量：4 ，source type
输入电压：0 ~ 30 VDC
数字输入干节点：
• 逻辑0：关到 GND
• 逻辑1：开
数字输入湿节点：
• 逻辑0：+3 V max.
• 逻辑1：+10 V~+30 V (source to DI)
连接器类型：10-pin螺丝接线端子 (4 个DI, 4个 DO, DI
source, GND)
隔离：3 KV光电隔离
数字输出 4，sink type 输出电流：最大, 每通道200毫安
电压：标准24 VDC全部打开最大达到3 V
连接类型：10-pin screw terminal block (4 DI points, 4
DOpoints, DI source, GND)
隔离：3 KV光电隔离
硬件规格
LED指示灯 系统：电源，存储
千兆网口：100M x 6, 1000M x 6
串口：TX/RX
通讯：Module A x 16, Module B x16
可编程：LED x 8
开关和按钮 电源开关：开/关（后面板）复位按钮：要复位系统硬件（前面
板）
机械特性 外壳：SECC金属板，1mm
重量：4 kg
尺寸：315 x 440 x 90 mm (12.40 x 17.32 x 3.54 in) (不带机架耳朵)
安装：标准19英寸机架
工作环境 工作温度：
标准机型：-10~60 ℃ (14 ~ 140°F)
DPP-T 机型：-40~70 ℃ (-40 ~ 158°F)
存储温度 标准机型：-20~80 ℃ (-4 ~ 176°F)
DPP-T机型：-40~85 ℃ (-40 ~ 185°F)
环境相对湿度：5~95% (无凝露)
防震：7 mm (2-9 Hz), 20 m/s/s (9-200 Hz), 15 m/s/s
(200-500 Hz) @ IEC-61850-3, IEC 60870-2-2/Cm/(3M6)/
(4M6), sinewave, 2-500 Hz, 1 Oct/min, 10 cycles, 2 hrs
40 mins per axis
抗冲击：300 m/s2 @ IEC-61850-3, IEC 60870-2-2/Cm/
(3M6)/(4M6), 半正弦波, 11 ms
电源需求 电压输入：100~240 VAC, 50/60 Hz, 0.9-0.4 A
耗电量： 40 W
安规认证 安全：UL/cUL (UL 60950-1, CSA C22.2 No. 60950-1-03),
LVD (EN60950-1), CCC (GB4943)
EMC：CE (EN 55022, EN 61000-3-2, EN 61000-3-3, EN
55024), FCC(Part 15 Subpart B, CISPR 22 Class ), CCC
(GB9254, GB 17625.1), IEC61850-3 (DPP-T models only)
绿色认证：RoHS, CRoHS, WEEE
可靠性 报警工具：内建蜂鸣器和RTC (实时时钟)，带备份电池
自动重启触发器：内建WDT (看门狗定时器) 支持1-255级时
间间隔系统重启设置，可由软件编程
MTBF (平均故障间隔时间)：134,407 hrs
