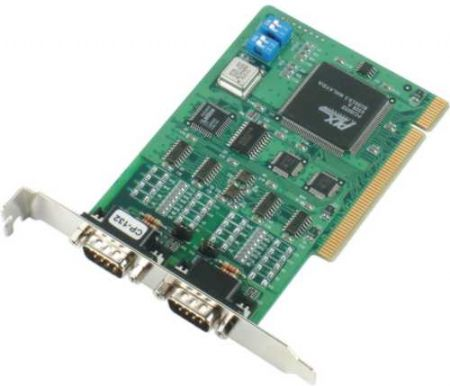

CP-132
CP-132 是专为工业通讯环境设计的 RS-422/485 二串口卡，它支持2 个独立的 RS-422 或 RS-485 口，在一对多点应用环境中，每个串口最多可控制32个设备。
每片卡采用自动数据流向控制ADDC™ (Automatic Data Direction Control) 功能, 无需额外的编程，即可轻松管理RS-485 半双工通讯串口数据的传送和接收。另外，采用芯片硬件流量控制和内建终端电阻，保证数据的完整。可选择光电隔离和浪涌保护，确保操作环境更加安全与可靠。 以上特点说明， CP-132 系列串口卡的性能特别适用于对稳定性要求较高的工业环境通讯应用。
| 效益 |
|
|
- 产品可靠度高，符合工业环境应用高质量的要求
- 数据流向自动控制（ADDC ）功能简化了 RS-485编程的程序，减低开发时间和成本
|
| 应用 |
|
|
- 多点数据采集
- 工业控制
- 工厂自动化
- 嵌入式工业机械
- 远程串口设备控制
- SCADA 系统
|
 |
数据传输速率921.6 Kbps |
|
可选择光电隔离和浪涌保护 |
|
|
提供自动数据流向控制 ADDC™ (Automatic Data Direction Control) 功能 |
|
|
RS-485 数据控制: 自动或通过 RTS控制 |
|
|
内建终端电阻，无阻抗匹配之烦恼 |
|
|
采用芯片硬件流量控制，保证数据不流失 |
|
采用先进的ASIC设计，返修率低 |
|
支持众多常见的操作系统 |
|
| 硬件 |
|
|
|
| 2个16C550C或兼容的芯片, 每个具有 16 字节Tx/Rx FIFO |
|
|
|
|
|
|
|
| |
| 界面 |
|
|
|
|
|
|
|
|
|
RS-422: TxD+, TxD-, RxD+, RxD-, RTS+, RTS-, CTS+, CTS-, GND
2-wire RS-485: Data+, Data-, GND |
|
|
|
|
|
|
|
RS-422: 120 Ohm
RS-485: 120 Ohm, 跳线可选 |
|
|
|
|
| |
| 性能 |
|
|
|
| |
| 设置 |
|
|
|
| None, even, odd, space, mark |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 支持操作系统 |
|
CP-132
CP-132S
CP-132I
CP-132IS |
|
| Windows 2000/XP/2003, Windows NT, Windows 95/98/ME, Windows XP Embedded, DOS, FreeBSD 4.x, Linux 2.0.x (Alpha), Linux 2.2.x (Alpha), Linux Base |
|
|
|
|
| |
| 电源和环境要求 |
|
|
|
CP-132: 430 mA max. (+5V)
CP-132S: 430 mA max. (+5V)
CP-132I: 700 mA max. (+5V)
CP-132IS: 700 mA max. (+5V) |
|
|
|
|
|
|
|
|
|
|
|
|
|
CP-132: 120 x 80 mm (W x D)
CP-132S: 120 x 80 mm (W x D)
CP-132I: 120 x 110 mm (W x D)
CP-132IS: 120 x 110 mm (W x D) |
|
|
|
|
CP-132S: 25 KV ESD（每个串口）
CP-132IS: 25 KV ESD（每个串口） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
