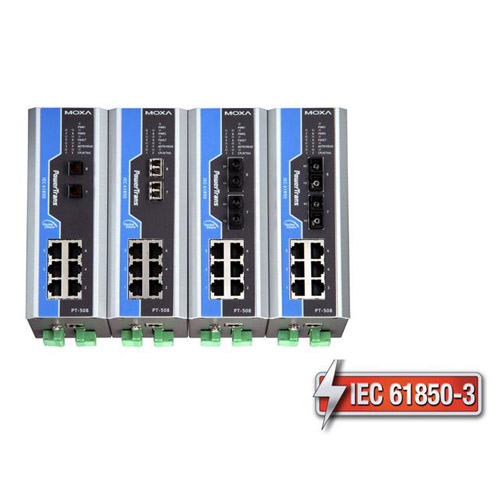

PowerTrans的PT-510是专为满足变电站自动化系统的要求而设计（符合IEC 61850-3，IEEE 1613）。PT-510的快速以太网光纤骨干网，环形冗余，双隔离冗余电源供电，增加了通信的可靠性，节省布线成本。另外，导轨式和壁挂式安装设计使得网络规划变得轻松，让您能为变电站安装多达10个快速以太网口，提供极大灵活性。

特点与优势

• 命令行界面（CLI），用于快速配置的主要管理功能
•  IPv6 Ready认证（IPv6标志委员会认证）
•  IEEE 1588 PTP V2（精密时间协议），支持精确的网络时
  间同步
• VLAN Unaware：支持特定IED收到的优先级数据帧
• DHCP Opition 82，用于以不同策略分配IP地址
• 支持EtherNet/IP和Modbus/TCP工业以太网协议
•  支持Turbo Ring，Turbo Chain，RSTP/STP和MSTP网络
  冗余
•  IGMP Snooping和GMRP过滤多播封包
• 采用IEEE 802.3ad，LACP优化网络带宽
• 支持带宽管理，确保网络稳定性
•  支持端口镜像功能，便于在线调试
• 通过E-mail和继电器输出自动报告意外事件
•  采用RMON提升网络监监测和预测能力
• 自动恢复连接设备的IP地址
• 换线快速恢复
• 可通过网页浏览器，Telnet/Serial console，CLI，
  Windows utility和ABC-01自动备份配置器进行配置

网络安全特征

• 用户密码多层安全保护，防止未经授权进行配置
• SSH/HTTPS用于密码和数据加密
• 基于802.1x口网络访问控制将交换机端口锁定，只有授权
  客户能访问该端口
• 关闭一个或多个端口阻止网络流量
• 802.1Q VLAN允许您在被选定的交换机端口间进行流量传输的逻辑分配
• 安全交换机端口，只有特定的设备和/或MAC地址能够访
  问该端口
• Radius/TACACS+允许您从中控室管理密码
• SNMPv3提供加密授权和访问安全

标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X) and 100Base FX
IEEE 802.3x适用于流控
IEEE 802.1D适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid Spanning Tree Protocol
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1X适用于Authentication
IEEE 802.3ad适用于Port Trunk with LACP
IEEE 802.1s适用于Multiple Spanning Tree Protocol
协议：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/Client，DHCP Option 66/67/82，BootP，
TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，
Telnet，SSH，Syslog，EtherNet/IP，Modbus/TCP，SNMP
Inform，LLDP，IEEE 1588 PTP V2，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流量控制：IEEE 802.3x流控，背压式流控
交换属性 优先级队列：4
VLAN最大可用数量：64
VLAN ID范围：VID1 ~ 4094
IGMP组：256
MAC Table Size：8 K
Packet Buffer Size：1 Mbit
接口 RJ45端口：10/100BaseT(X)自动速率调整，全/半双工模式
和自动MDI/MDI-X连接
光口：100BaseFX口(SC/ST/LC/MTRJ接口)
控制台端口：RS-232 (RJ45)
LED指示灯：PWR1，PWR2 (仅DC模式)，FAULT，MSTR/
HEAD，CPLR/TAIL
报警输出：1路继电器输出，容量1 A @ 24 VDC
电源需求 输入电压：
• 24 VDC (18 ~ 36 V)
• 48 VDC (36 ~ 72 V)
• 110/220 VDC/VAC (88 ~ 300 VDC，85 ~ 264 VAC)
输入电流：(所有接口配备成光纤接口)
PT-508：
• Max. 0.286 A @ 24 VDC
• Max. 0.13 A @ 48 VDC
• Max. 0.075/0.038 A @ 110/220 VDC
• Max. 0.06/0.031 A @ 110/220 VAC
PT-510：
• Max. 0.425 A @ 24 VDC
• Max. 0.19 A @ 48 VDC
• Max. 0.105/0.053 A @ 110/220 VDC
• Max. 0.086/0.044 A @ 110/220 VAC
过流保护：提供
连接方式：5针接线端子
反接保护：提供
机械特性 外壳：IP40防护等级
尺寸：
PT-508：60 x 160 x 110 mm (2.36 x 6.30 x 4.33 in)
PT-510：80 x 160 x 110 mm (3.15 x 6.30 x 4.33 in)
重量：
PT-508：995 g
PT-510：1210 g
安装方式：导轨安装，壁挂式安装 (可选附件)
工作环境 工作温度：-40 ~ 85 °C (-40 ~ 185 °F)，-40 ℃冷启动最小电
压100 VAC
储存温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5 ~ 95% RH（无凝露）
安规认证 Safety：UL 508 (认证中)
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
Power Automation：IEC 61850-3，IEEE 1613
