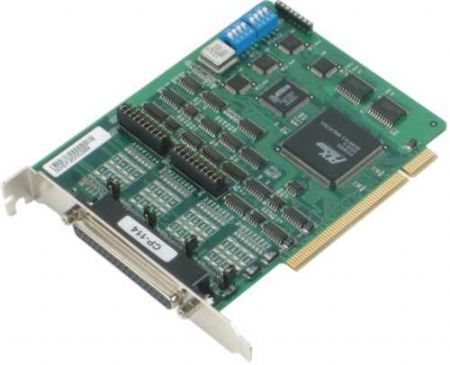

CP-114
4口工业型RS-422/485 PCI多串口卡
CP-114

三合一界面PCI工业通讯四串口卡专为工业应用设计
在多点应用环境中，每个RS-422/485口最多能控制32个设备
支持主流操作系统

概述

CP-114采用PCI总线，是专为工业环境设计的 RS-232 和 RS-422/485 工业通讯卡. 它支持2 个RS-232 或 RS-422/485串口界面, 和 2 个 RS-422/485串口界面,可进行跳线选择, 在一对多点应用环境中，每个 RS-422/485 口最多能控制32个设备。

每片卡都提供数据流向自动控制 ADDC™ (Automatic Data Direction Control) 功能，无需额外的编码，即可轻松管理RS-485半双工通讯串口数据的传送和接收。另外，采用芯片硬件流量控制和内建终端电阻保证了数据的完整性，可选择光电隔离（2KV）和浪涌保护（25KV ESD）确保操作系统更安全可靠。 以上特点说明，CP-114 系列的多串口卡的性能，特别适用于对稳定性要求较高的工业通讯环境应用。

效益

  • 三种界面同时在一片卡上，增加了连接的弹性
  • 产品可靠性高，符合工业环境应用高质量的要求
  • 数据流向自动控制（ADDC ）功能，简化了 RS-485 编程的程序，减低开发时间和成本
应用

  • 多点数据采集
  • 工业控制
  • 工厂自动化
  • 嵌入式工业机械
  • 远程串口设备控制
  • SCADA 系统
特点

一片卡支持三种串口通讯界面 (2个RS-232 或 RS-422/485串口,和 2 个 RS-422/485串口，可跳线选择)
支持数据流向自动控制 ： ADDC™ 功能或通过 RTS控制
串口通讯速率达921.6 Kbps
采用芯片硬件流量控制
可选择光电隔离（2KV）和浪涌保护（25KV ESD）功能
内建终端电阻
支持众多常见的操作系统
规格
硬件
I/O控制器
4个16C550C或兼容的UART , 每个具有 16 字节Tx/Rx FIFO
接头形式
DB37转针式 DB9

界面
总线
32-bit PCI, Ver. 2.1
串口
2 个RS-422/485;
2 个RS-422/485 或 RS-232
串口数
4

性能
速率
50 bps - 921.6 Kbps
最多串口数
16 ( 4 片卡)

设置
校验
None, even, odd, space, mark
数据位
5, 6, 7, 8
停止位
1, 1.5, 2
IRQ
由 BIOS自动分配
I/O 地址
由 BIOS自动分配

支持操作系统
CP-114
CP-114I
CP-114S
CP-114IS
Windows 2000/XP/2003, Windows NT, Windows 95/98/ME, Windows XP Embedded, DOS, FreeBSD 4.x, Linux 2.0.x (Alpha), Linux 2.2.x (Alpha), Linux Base

电源和环境要求
电源要求
CP-114:
    720 mA (+5V), 43 mA (+12V), 31 mA (-12V)
CP-114S:
    735 mA (+5V), 44 mA (+12V), 33 mA (-12V)
CP-114I:
    1160 mA (+5V), 35 mA (+12V), 48 mA (-12V)
CP-114IS:
    1170 mA(+5V), 36 mA (+12V), 49 mA (-12V)
工作温度
0 - 55°C
工作湿度
5 - 95% RH
储存温度
-20 - 85°C
体积
CP-114, CP-114S: 135 x 110 mm (W x D)
CP-114I, CP-114IS: 160 x 120 mm (W x D)
浪涌保护
25 KV ESD (CP-114S, CP-114IS)（每个串口）
光电隔离
2 KV (CP-114I, CI-114IS)
认证
FCC, CE
