通过网络采集RTD温度信号,并进行DO输出
IoLogik E2260专为通过TCP/IP和以太网采集并控制远程RTD传感器的应用而设计。RTD温度传感器的类型支持PT,JPT,Ni
和电阻型。ioLogik E2260采用100Mbps以太网通信,支持多种协议(如Modbus/TCP,SNMP,HTTP,TCP,UDP)从而实现高速数据采集。数据最多可以发送至10台主机。
RTD通道可以实现多功能的配置
每个RTD输入通道可由软件独立配置为PT,JPT,Ni和电阻输入模式。此外,通道还可以由软件配置为“均值”或“差值”模式,实现RTD通道数值的计算。
RTD采样率:12次/秒(所有通道)
分辨率:0.1
CMR@50/60Hz:120 dB
光隔:3,000 Vdc/2,000 Vrms)
NMR@50/60Hz:100 dB
跨度漂移:+/- 25 ppm/ °C
零点漂移:+/- 3 uV/ °C
输入阻抗:1.25 M Ohm (典型)
输入类型:Pt,JPt,Ni,RTD
数字输出 Sink,200 mA @ 24 Vdc (nominal),30 Vdc (Max.)
光隔:3,000 Vdc/2,000 V rms
脉冲频率:100 Hz
过压保护:+36 Vdc
过流限制:400 mA
过温保护:175 °C
可选型号

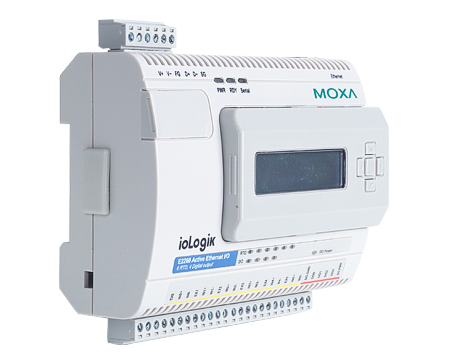

ioLogik E2260 智能以太网I/O,配备6个RTD输入和4个DO
LCD显示模块
LDP1602 LCD模块,配备16×2文本显示和5个按钮
