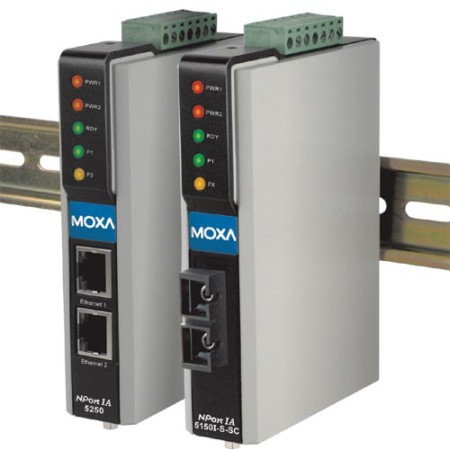

NPort IA5150/5250
在工业自动化领域中， NPort IA 串口设备服务器将更容易更方便的将您的串口设备轻松联网。 NPort IA 串口设备服务器可以把任何串口设备连接网络，另外也支持 TCP Server 、 TCP Client 及 UDP 模式确保与网络软件兼容。 NPort IA 串口设备服务器是 RS-232/422/485 串口设备最理想的选择，可连接如： PLC 、感应器、测量器、读码机和显示设备等。此外， NPort IA 可以采用坚固耐用的 DIN-Rail 安装。
内建以太网口方便连接
内建两个以太网口可将每一台NPort IA串口设备服务器连接起来。因此不需要将串口设备连接到额外的以太网交换机上。
冗余电源输入
NPort IA 串口设备服务器提供两个电源，可同时连结两个 DC 电源。如果其中一个电源断线，另一个备用电源将会自动地切换，来支持 NPort IA 串口设备服务器所需要的电力。两个输入电源的设计将保证您的设备不会停止操作。
异常事件时，自动发出 E-mail 和继电器输出报警
内建继电器和 E-mail 输出报警机制，帮助你监控每一个网络联机及电源的状态，并且透过 Web Console 了解网络联机及电源是否断线。继电器和 E-mail 输出报警功能将能帮助维护工程师实时响应任何紧急状况。
 |
节省空间的直立式工业设备联网服务器 |
|
|
让您的串口设备立即联网 |
|
|
支持TCP Server、TCP Client、UDP和Real COM等多种操作模式 |
|
|
2或4线RS-485自动数据流向控制 (ADDC™) |
|
|
10/100BaseTX (RJ45) 或100BaseFX (SC连接头，单/多光纤端口) |
|
|
导轨或挂壁式安装 |
|
|
内建两个以太网口，方便串联 |
|
|
冗余电源输入 |
|
|
异常事件时，自动发出E-mail和继电器输出报警 |
|
|
IP30 |
|
| LAN (NPort IA5150-M-SC/5150I-M-SC/5150-S-SC/5150I-S-SC) |
|
|
|
| 1 100BaseFX ports (SC连接头) |
|
|
|
|
| |
| LAN (NPort IA5150/5150I/5250) |
|
|
|
| 2 10/100BaseT(X) ports (RJ45连接头) |
|
|
|
|
|
|
|
| |
| 光纤 |
|
|
|
多模：0 至 2 km, 1310 nm (62.5/125 µm, 500 MHz*km)
单模：0 至 40 km, 1310 nm (9/125 µm, 3.5 PS/(nm*km)) |
|
|
|
|
多模： -20 dBm
单模： 0 至 40 km, -5 dBm |
|
|
|
|
多模： -14 dBm
单模： 0 至 40 km, 0 dBm |
|
|
|
|
| -36 至 -32 dBm (单模), -34 至 -30 dBm (多模) |
|
|
|
|
| |
| NPort IA5150串口界面 |
|
|
|
|
|
|
|
|
|
RS-232：DB9针式
RS-422/485：5-pin接线端子 |
|
|
|
|
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
4-wire RS-485: Tx+, Tx-, Rx+, Rx-, GND
2-wire RS-485: Data+, Data-, GND |
|
|
|
|
|
|
|
| 2 KV (5150/5150I-M-SC/5150I-S-SC) |
|
|
|
|
|
|
|
| |
| NPort IA5250串口界面 |
|
|
|
|
|
|
|
|
|
|
|
|
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
4-wire RS-485: Tx+, Tx-, Rx+, Rx-, GND
2-wire RS-485: Data+, Data-, GND |
|
|
|
|
|
|
|
|
|
|
| |
| 串口通讯参数 |
|
|
|
| None, Even, Odd, Space, Mark |
|
|
|
|
|
|
|
|
|
|
| RTS/CTS (仅供RS-232), XON/XOFF |
|
|
|
|
|
|
|
| |
| 软件功能 |
|
|
|
| ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, Rtelnet, DNS, SNMP, HTTP, SMTP, SNTP |
|
|
|
|
| NPort Administrator for Windows 95/98/ME/NT/2000/XP |
|
|
|
|
| Windows 95/98/ME/NT/2000/XP/2003 Real COM 驱动程序, Linux real TTY驱动程序 |
|
|
|
|
| Web 浏览器, Telnet Console, Windows 使用平台, 或者 串口l console |
|
|
|
|
| |
| 电源需求 |
|
|
|
|
|
|
5150: 358 mA @ 12V (最大)
5150I: 417 mA @ 12V (最大)
5250: 390 mA @ 12V (最大) |
|
|
|
|
| |
| 机械 |
|
|
|
|
|
|
|
|
|
5150 系列: 0.15 kg
5250: 0.16 kg (0.35 lb) |
|
|
|
|
| |
| 操作环境 |
|
|
|
| 0 至 55°C (32 至 131°F), 5 至 95% RH |
|
|
|
|
| -20 至 85°C (-4 至 185°F), 5 至 95% RH |
|
|
|
|
| |
| 安规认证 |
|
|
|
|
|
|
