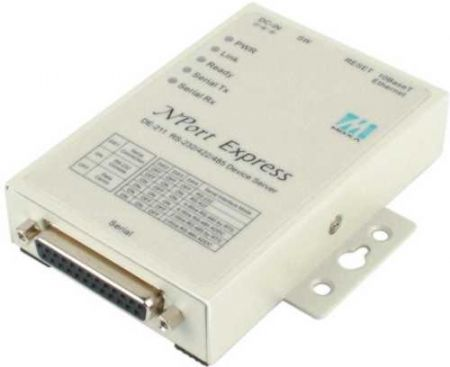

NPort Express DE-211
单串口RS-232/422/485 设备联网服务器
NPort Express DE-211

让工业串口设备立即联网
大量安装时，IP设定与配置快速简单
简易的设定程序，远程管理容易
提供多种软件、电源输入、连接与安装的方式，与工业设备整合更容易
提供监控程序和LED灯显示，RS-485通讯状态更容易掌控

概述

NPort Express DE-211是一个可以让工业用RS-232、RS-422/485串口设备立即具备联网能力的设备 联网服务器，如LED信息显示设备、PLC、CNC、智能电表、煤气表、生物识别装置、读卡机…等。

连结工业用串口设备及TCP/IP以太网络的最佳通讯解决方案
NPort Express DE-211支持RS-232/422、4线/2线RS-485 等通讯接口，并内置终端电阻，能够满足所有工业串口设备的应用及传输方式。另外，可选择串口电源输入 （Power over Serial），由串口设备经由DB25针式接口，直接供应DC电源，让DE-211和串口设备完美地整合 在一起。

串口设备联网的完整软件支持方案
Moxa提供Windows 标准串口（Native COM port）驱动程序，原有 以串口通讯为基础的应用软件，如超级终端（Hyper Terminal）等，在Windows及Linux的操作系统下不需要 作任何的更改。同时，亦提供Linux 实终端驱动程序。此外，NPort Express DE-211提供多种在Socket下的 Raw Connection模式，如TCP Server、 TCP Client、UDP Server/Client、Pair Connection和Ethernet Modem等多样化与弹性的实用工具，满足您在各种操作系统应用下的需求。

NPort Configurator—简易的安装管理工具
NPort Configurator是一套简易的IP设置工具，具有DHCP、MAC IP转换功能，以及更简单的 IP设置管理与快速安装的能力。另外，同时提供Windows图形接口管理工具与简易的批次安装模式。

效益

  • 让工业串口设备立即联网
  • 大量安装时，IP设置与配置快速简单
  • 简便的设置程序，易于远程管理
  • 提供多种软件、电源输入、连接与安装方式，与工业设备集成更容易
  • 提供监控程序和LED显示RS-485通讯状态

应用

  • LED信息显示设备
  • PLC控制与管理
  • SCADA、测量仪器及监控系统
  • CNC管理
  • 医疗/医药自动化
  • 工厂自动化
  • 楼宇自动化
  • 出勤/人事管理
  • 其它RS-232/422/485设备联网应用
特点
RS-232/422/485三合一接口及10 兆网络接口
支持4线/2线的RS-485数据流向自动控制ADDC?专利，并内置终端电阻
支持工业用12/24 VDC电源供应，以及选择性的串口电源输入方式（Power over Serial）
提供接线盒配件，RS-422/485接线更简单
支持MAC转IP的设置
支持IP设置的储存与复制
支持Windows 标准串口（Native COM port）驱动程序及Linux实终端驱动程序
支持Driver模式，以及TCP Server/Client, UDP Server/Client, Ethernet Modem, Pair Connection等Socket模式
规格
硬件
处理器
16 bit CPU
内存
512 KB
接头形式
DB25 孔式

接口
网口
10BaseT
串口
RS-232/422/485 (以拨码开关选择)
串口数
1
信号
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
4-wire RS-485: Tx+, Tx-, Rx+, Rx-, GND
2-wire RS-485: Data+, Data-, GND

效能
串口通讯速率
50 bps 至 230.4 Kbps

串口通讯参数
校验
None, even, odd, space, mark
数据位
5, 6, 7, 8
停止位
1, 1.5, 2
流控
RTS/CTS, XON/XOFF

支持操作系统
DE-211
Windows XP, Windows 2000, Windows NT, Windows95/98/ME Native COM driver, Linux real tty 驱动程序

协议
DE-211
TCP, IP, UDP, Telnet, RTelnet, DHCP, ICMP

操作模式
DE-211
Driver Mode, TCP Server, TCP Client, UDP Server/Client, Ethernet Modem, Pair Connection

网管
DE-211
Serial console
Telnet console
NPort Management Suite for Windows
Linux Batch Configurator
NPort Manager for COM driver Monitor
Firmware upgrade for Windows
NPort Admin for Linux tty driver

电源和环境要求
电源规格
DC 12V - 30V, 12V时最大150mA，24V时最大92mA , 5V时最大260mA (开启Power over Serial 功能时)
工作温度
0 至 55°C
储存温度
-20 至 85°C
工作湿度
5 至 95% RH，不凝露
体积(W x D x H)
67 x 100.4 x 22 mm (无 ears)
90 x 100.4 x 22 mm (含 ears)
浪涌保护
串口端15 KV ESD (RS-232), 12 KV ESD (RS-422/485)
电磁隔离
网络端口1.5 KV
认证
FCC B, CE B, UL, CUL, TÜV
