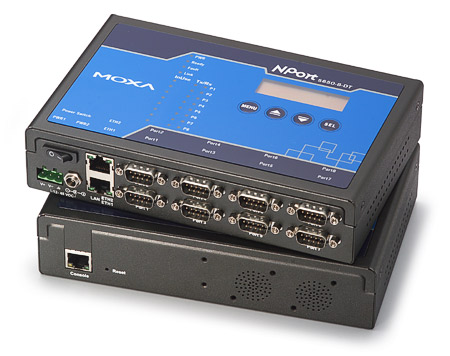

NPort 5600-8-DT

8串口桌面型设备联网服务器

	提供8个RS-232/422/485三合一串口
	紧凑的桌面型设计
	10/100M 自适应以太网

概述

NPort 5600-8-DT的桌面型串口联网服务器具备8个三合一串口，支持RS-232/422/485，是您在POS、工厂自动化、分散式EMS系统等应用的不二选择。

NPort 5600-8-DT相比传统的19''机架型产品显得更为紧凑，如现场不提供导轨安装，工程师就可以采用NPort 5600-8-DT这种桌面型的产品，以实现串口联网的功能。

专为RS-485应用而设计
NPort 5650-8-DT系列支持可选1KΩ/150KΩ 上拉下拉电阻和120Ω终端电阻。在一些特殊环境中，串口信号的反射及干扰较大，经常会影响到通讯效果。这时我们需要使用终端电阻以阻止串口信号的反射。同时信号损耗及匹配是另一个难题，正确地设置上拉下拉电阻可以有效防止这些问题的产生。NPort 5600串口设备服务器在每个串口上都设置的可调式电阻，允许客户通过跳线来调节终端电阻，通过拨码开关来调节上拉下拉电阻的阻值。并特别对所有信号线提供提供2KV光电隔离保护。

便利的电源输入
NPort 5650-8-DT可通过终端端子或Power Jack进行电源输入。用户可以直接将终端段子连接至DC电源，也可使用Power Jack通过电源适配器连接至AC电源。

特点

提供8个RS-232/422/485三合一串口

紧凑的桌面型设计

10/100M 自适应以太网

所有串口信号带15KV ESD保护

通过LCM显示易于配置IP地址

提供web，telnet console进行设置

提供TCP Server，TCP Client，UDP和Driver模式

提供SNMP MIB-II来提供网络管理

规格

LAN

以太网

2 10/100 Mbps, RJ45

保护

内建1.5 KV电磁隔离

NPort 5610-8-DT 串口介面

介面

RS-232

串口数

串口类型

8-pin RJ45或DB9 (male)

信号

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

NPort 5650-8-DT 串口介面

介面

RS-232/422/485

串口数

串口类型

RJ45 (8-pin) 或 DB9 (male)

信号

RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-wire): Data+, Data-, GND
RS-485 (4-wire): Tx+, Tx-, Rx+, Rx-, GND

信号保护

所有信号提供15 KV ESD

隔离保护

2 KV (NPort 5650I-8-DT)

RS-485 数据流向

ADDC™（专利保护的数据流向自动控制功能）

电源线保护

Burst

4 KV (EFT), EN61000-4-4

Surge

2 KV, EN61000-4-5

内嵌功能

HMI

4个按钮的LCM显示屏

Buzzer

内嵌蜂鸣器

Real-Time Clock

内嵌实时时钟

Watch Dog Timer

内嵌看门狗计时器

串口通讯参数

校验位

None, Even, Odd, Space, Mark

数据位

5, 6, 7, 8

停止位

1, 1.5, 2

流控

RTS/CTS, XON/XOFF, DSR/DTR (仅RS-232)

速率

50 bps 至 921.6 Kbps

软件功能

协议

ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP, Rtelnet, ARP, RFC2217

工具

NPort管理员应用于Windows 95/98/ME/NT/2000/ XP/2003/Vista

驱动支持

Windows 95/98/ME/NT/2000//XP/2003/2003 x64/Vista/Vista x64 Real COM driver/Linux Real TTY driver/SCO Unix/SCO OpenServer 5/OpenServer 6/UnixWare7/UnixWare 2.1/SVR4.2/QNX 4.25/QNX 6/Solaris 10/FreeBSD 5/FreeBSD 6

配置

Web浏览器/串口telnet console口，或Windows工具

电源需求

电源输入

12 ~ 48 VDC

电源输出

NPort 5610-8-DT: 621 mA for 12V, 140 mA for 48V
NPort 5610-8-DT-J: 621 mA for 12V, 140 mA for 48V
NPort 5650-8-DT: 580 mA for 12V, 156 mA for 48V
NPort 5650I-8-DT: 1066 mA for 12V, 200 mA for 48V
NPort 5650-8-DT-J: 580 mA for 12V, 156 mA for 48V

机械

材料

SECC 钢板 (1 mm)

尺寸 (W x H x D)

197 x 135.5 x 44 mm (无 ears)
229 x 135.5 x 46 mm (含 ears)
197 x 135.5 x 53 mm (with DIN-Rail kit on bottom panel)

重量

NPort 5610-8-DT: 1.76 kg
NPort 5610-8-DT-J: 1.17 kg
NPort 5650-8-DT: 1.77 kg
NPort 5650I-8-DT: 1.85 kg
NPort 5650-8-DT-J: 1.71 kg

环境

储存温度

-20 至 70°C (-4 至 158°F), 5 至 95% RH

操作温度

0 至 55°C (32 至 131°F), 5 至 95% RH

安规认证

EMC

CE: EN55022 Class A/EN55024
FCC: FCC Part 15 Subpart B, Class A

安全

UL: UL60950-1
TÜV: EN60950-1

保修

5年
