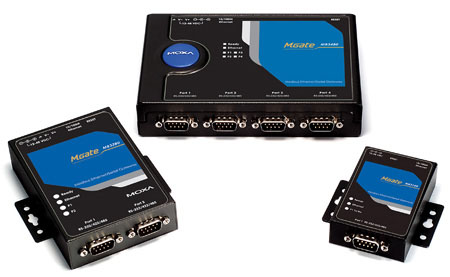

MGate MB3180/3280/3480
 |
 |
完成 Modbus TCP 和 Modbus RTU/ASCII 协议之间的转换 |
|
提供 1 个以太网口 和最多4个RS-232/422/485 串口 |
|
同时支持 16 个TCP master 连接，每个master最大同时支持32个命令请求 |
|
概述
MB3180，MB3280和MB3480是标准的Modbus网关，它可以完成Modbus TCP和Modbus RTU/ASCII协议之间的转换。同时支持16个Modbus TCP master连接，每个端口可以连接31个RTU/ASCII slaves设备，对于RTU/ASCII master最大可以支持 32个 TCP slave。
整合标准的Modbus网络
MGate MB3000标准产品包含MB3180，MB3280和MB3480，它是为快速整合Modbus TCP和RTU/ASCII 网络而设计的。使用这些产品，Modbus串口slave设备可以无缝地整合到现有的Modbus TCP网络中，并且Modbus TCP slave也可以和serial master正常通讯。MB3180，MB3280和MB3480提供轻松快速整合，灵活的特点，兼容性强。
可组建高密度网络，有效降低网关成本
MGate MB3000可以轻松完成高密度Modbus节点网络的集成。使用MB3280最多可以管理62个串口slave节点，而使用MB3480通过RS-233/422/485串口可以管理到124个，甚至可以为每个通道的Modbus RTU或Modbus ASCII 配置不同的波特率，允许不同的Modbus网络整合到一个ModbusTCP网络上来。
 |
完成 Modbus TCP 和 Modbus RTU/ASCII 协议之间的转换 |
|
|
提供 1 个以太网口 和最多4个RS-232/422/485 串口 |
|
|
同时支持 16 个TCP master 连接，每个master最大同时支持32个命令请求 |
|
|
命令超时自动调整功能，节省70%的配置时间 |
|
|
使用智能路由功能，无需改变现有架构 |
|
| LAN |
|
|
|
| 10/100 Mbps, RJ45, 自动侦测MDI/MDIX |
|
|
|
|
|
|
|
| |
| 串口 |
|
|
|
|
|
|
MB3180: 1
MB3280: 2
MB3480: 4 |
|
|
|
|
|
|
|
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2线): Data+, Data-, GND
RS-485 (4线): Rx+, Tx-, Rx+, GND |
|
|
|
|
|
|
|
| |
| 串口通讯参数 |
|
|
|
| None, Even, Odd, Space, Mark |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 软件特点 |
|
|
|
| RTU Slave, RTU Master, ASCII Slave, ASCII Master |
|
|
|
|
| MGate Manager Suite for Windows 98/ME/NT/2000/XP/2003/Vista |
|
|
|
|
Master 模式： 最大 32 TCP slave
Slave 模式： 16 TCP master, 每个master允许同时32个命令请求 |
|
|
|
|
| |
| 电源需求 |
|
|
|
|
|
|
MB3180: power jack
MB3280: power jack带有紧固螺丝和接线端子
MB3480: power jack带有紧固螺丝和接线端子 |
|
|
|
|
1 KV Burst (EFT), EN61000-4-4
0.5 KV Surge, EN61000-4-5 |
|
|
|
|
| |
| 机械规格 |
|
|
|
MB3180： 铝制 (1 mm)
MB3280： 铝制 (1 mm)
MB3480： SECC钢板(0.8 mm) |
|
|
|
|
| |
| 工作环境 |
|
|
|
| 0 至 55°C (32 至 131°F), 5 至 95% RH（60） |
|
|
|
|
| -20 至 85°C (-4 至 185°F), 5 至 95% RH |
|
|
|
|
| |
| 安规认证 |
|
|
|
CE: EN550022 Class A / EN550024
FCC: FCC Part 15 subpart B, Class A |
|
|
|
|
TUV: EN60950-1
Shock: IEC60068-2-27
Freefall: IEC60068-2-23
Vibration: IEC60068-2-6 |
|
|
|
|
|
|
|
|
|
|
|
