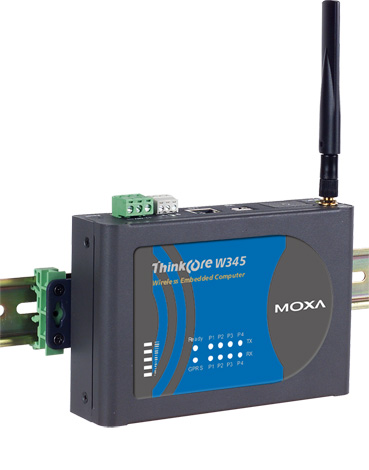

ThinkCore W345

基于RISC架构、立即可用的迷你型无线嵌入式工业计算机，配备GSM/GPRS通信模块、4个串口、网口、SD卡插槽、USB接口、继电器输出和Linux操作系统

	立即可用的Linux 2.6操作系统
	MOXA ART ARM9 32-bit 192MHz处理器
	内建GSM/GRPS 850/900/1800/1900 MHz无线通信模块
	符合GPRS Class 10，支持CS1~CS4编码机制

概述

ThinkCore W345智能通讯服务器配备4个软件可选RS-232/422/485三合一串口、1个以太网口、2个USB 2.0 hosts接口、1个继电器输出和一个用于扩展系统存储容量的SD卡插槽，符合802.11a/b/g标准，可以进行WLAN通信。MOXA ART 32-bit ARM9处理器和内建的Linux操作系统为那些苛刻的工业环境提供了一个功能强大且稳定可靠的通信平台，为工业现场各种M2M的应用提供了理想的解决方案，如数据采集、协议转换和远程监控等。

特点

MOXA ART ARM9 32-bit 192MHz处理器

板载32MB RAM，16MB闪存

内建GSM/GRPS 850/900/1800/1900 MHz无线通信模块

符合GPRS Class 10，支持CS1~CS4编码机制

配备4个软件可选RS-232/422/485三合一串口

10/100 Mbps以太网口，可实现网络冗余

	继电器输出，可外接报警器
	可承受5G持续震动和50G冲击

	可通过SD卡插槽扩展存储容量
	立即可用的Linux 2.6操作系统

支持导轨安装或壁挂安装

系统稳定，无风扇设计

规格

系统

CPU

MOXA ART ARM9 32-bit RISC CPU，192 MHz

DRAM

64MB

Flash

16 MB

存储容量扩展

1个SD插槽

USB接口

2个USB 2.0 hosts

继电器输出

Form C，1个SPDT
正常切换容量：2A @30 VDC
切换功率：最大60W
切换电压：最大220 VDC
切换电流：最大2A
操作时间：4 ms @ 20°C
接触电阻：最大100 mohm

Console端口

1个RS-232 (TxD，RxD，GND)，4-pin 输出

按钮

1个Reset按钮，支持“恢复出厂默认设置”

其他

RTC，蜂鸣器，看门狗计时器

操作系统

内建嵌入式Linux，支持MMU

蜂窝式通信

蜂窝模块

GSM，GPRS

射频频段

850/900/1800/1900 MHz

GPRS等级

编码机制

CS1~CS4

网络通信

LAN

1个10/100Mbps自动侦测网口，RJ45

保护

内建1.5KV电磁隔离保护

串口通信

串口

4个软件可选RS-232/422/485三合一串口,DB9 male连接器

保护

内建15 KV ESD 全信号保护

数据位

5、6、7、8

停止位

1、1.5、2

奇偶校验

None、Even、Odd、Space、Mark

流量控制

RTS/CTS, XON/XOFF, RS-485 ADDC™

通信速率

50 bps ～ 921.6 Kbps, 支持任意波特率

LED

系统指示灯

Ready灯，SD卡插槽灯

蜂窝通信

GPRS启用灯，GPRS信号强度指示灯

LAN

10M/Link灯 (连接器上)，100M/Link灯(连接器上)

串口

TxD灯，RxD灯

电源要求

电源输入

12~48 VDC

机械规格

尺寸（W×D×H）

150 x 100x 38 mm (不包括壁挂安装附件和天线)

重量

400 g

天线

110mm

材质

铝，1 mm/SECC，1mm（面板）

安装方式

壁挂安装，导轨安装 (可选，需要选配DK35A)

环境

工作温度

-10 ～ 60℃ (14 ~ 140℉), 5 ~ 95% RH

存储温度

-20 ~ 80℃ (-4 ~ 176℉), 5 ~ 95% RH

抗震性能

5G @ IEC-68-2-6，正弦波，5-500 Hz，1 Oct./min， 1 hr/axis.

抗冲击

50G @ IEC-68-2-27，半正弦波，30 ms

安规认证

EMC

FCC，CE (Class A)

安全

TüV，UL，cUL

其他

RoHS，CRoHS，WEEE

保修期

5年
