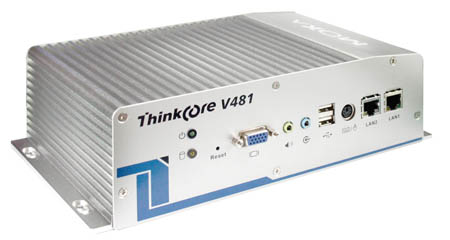

ThinkCore V481 ( 桌面型 )

基于X86架构、立即可用的智能通讯服务器，带VGA接口、双网口、8个串口、CF卡插槽、USB接口和音频接口

	Intel Celeron M 1GHz CPU，400 HMz FSB
	板载256 MB DDR SRAM，128 MB CompactFlash
	8个软件可选RS-232/422/485三合一串口

概述

ThinkCore V481是一款立即可用的智能通讯服务器，带VGA、双网口、8个串口、CF卡插槽、USB接口和音频接口，整个系统基于Intel X86处理器。系统配备专为工业应用而设计的VGA接口，适合用于SCADA和工厂自动化行业。

ThinkCore V481内建8个软件可选RS-232/422/485三合一串口，可为连接现场各种设备提供理想的解决方案。同时，两个10/100Mbps以太网口可以为系统搭建冗余的网络拓扑，可以保证整个系统数据通信和管理的无间断运行。此外，客户还可以使用CF卡插槽轻松扩展系统存储容量，而USB插槽则可以连接各种不同装置。在许多工业应用当中都需要VGA和HMI界面，ThinkCore V481丰富的接口和功能则可以满足整个系统的要求。

此外，ThinkCore V481预装Windows CE 5.0操作系统，为程序员提供了一个友好的人机界面和程序开发环境。借助Moxa强大的软件支持能力，程序员可以轻松实现编程，从而大大减少人力、物力的花销。ThinkCore V481无疑是您搭建工业应用平台的理想选择。

典型应用

协议转换
远程访问
事件处理
串口缓冲

目标市场

工业自动化
大楼自动化
交通自动化
SCADA 系统
医疗自动化
能源自动化

特点

Intel Celeron M 1GHz CPU，400 HMz FSB

板载256 MB DDR SRAM，128 MB CompactFlash

8个软件可选RS-232/422/485三合一串口

串口速率支持从50bps~921.6Kpbs，支持任意波特率

	两个10/100Mbps以太网口，可实现网络冗余
	配备2个CF卡插槽，方便扩展存储容量
	2个USB 2.0 Host，支持系统引导
	用于显示系统就绪和存储状态的LED指示灯

立即可用的WinCE 5.0操作系统

导轨安装或壁挂安装

系统稳定、无风扇设计

规格

系统

CPU

Intel ULV Celeron M 1 GHz处理器

系统芯片

Intel 852GM GMCH +ICH4芯片

FSB

400 MHz

BIOS

4Mbit Flash BIOS，支持即插即用

系统内存

1个200-pin SO-DIMM插槽，内建256 MB DDR SDRAM，支持DDR200/266，容量可达1GB

支持的操作系统

Windows CE 5.0

显示

图形控制器

集成芯片组，内建Intel 852GM GMCH，Intelextreme Graphics 2 technology

显存

动态显存，最多可以共享32 MB系统内存

显示器接口

CRT

存储容量

内建

板载128 MB CompactFlash，用于存储操作系统

扩展

可使用第二个CF卡插槽扩展系统存储容量

网络通信

LAN1

10/100 Mbps自动侦测，采用集成的MAC和Intel 82562GZ收发器，RJ45接头

LAN2

10/100/1000 Mbps自动侦测，采用Relltek
RTL8110SC控制器，RJ45接头

保护

内建1.5 KV 电磁隔离保护

串口通信

串口

8个软件可选RS-232/422/485三合一串口，DB9 male接头
RS-232信号：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-422信号：TxD+，TxD-，RxD+，RxD-，GND
4线RS-485信号：TxD+，TxD-，RxD+，RxD-，GND
2线RS-485信号：Data+，Data-，GND

保护

内建15 KV ESD全信号保护

数据位

5、6、7、8

停止位

1、1.5、2

校验位

None、Even、Odd、Space、Mark

流量控制

RTS/CTS, XON/XOFF, RS-485 ADDCTM

速率

50 bps ～ 921.6 Kbps, 支持任意波特率

其他外设

USB

2个USB 2.0兼容接口，A型接头

音频

AC97 audio，支持输入输出

键盘/鼠标

1个PS/2接口，通过Y型线缆可连接标准的PS/2键盘和PS/2鼠标

看门狗计时器

支持1 ~ 255级系统重启时间间隔，软件编程

RTC

有，电池备份

LED灯

系统

1个Ready灯，1个存储器指示灯

LAN

2个10M/Link (连接器上)，2个100M/Link(连接器上)

开关和按钮

开关

1个电源开/关

按钮

1个系统报警重启按钮

电源要求

电源输入

9~36 VDC

机械特性

尺寸（连同外壳，W×D×H）

230 x 140 x 70 mm (不包括壁挂套件)

材质

铝

安装

壁挂或导轨安装

工作环境

操作温度

-10 ~ 60 °C (14 ~ 140 °F)，5 ~ 95% RH

存储温度

-20 ~ 80 °C (-4 ~ 176 °F)，5 ~ 95% RH

安规认证

EMC

FCC，CE (Class A)

安全

TüV，UL，cUL

其他

RoHS，WEEE

保修期

5年
