MOXA EDS-728系列
24+4G口千兆以太网交换机 - 模块化， 可网管， 冗余型

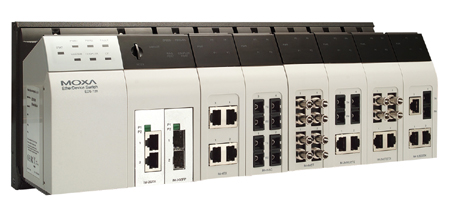

MOXA EDS-728系列
冗余自愈以太网(全负荷状态下恢复时间 <20 毫秒)
4个千兆端口＋24个快速以太网接口
支持Gigabit Turbo Ring千兆冗余环网和RSTP/STP(IEEE802.1W/D)，适合组建冗余骨干网
支持QoS，IGMP snooping/GMRP，VLAN，LACP，SNMP
V1/V2C/V3，RMON
支持IEEE 802.1X和https/SSL 提升网络安全性
支持ABC-01 (自动备份配置器)，更易于置换故障设备
概述

EDS-728模块化以太网交换机让您的网络规划更加容和灵活。模块化的设计允许您最多配置4个千兆端口和24个快
速以太网端口。您可以从2种2端口的千兆模块和5种1端口的千兆模块中选择合适的千兆端口（电口/光口），从8种4端口的百兆模块中选择百兆端口（电口/光口，SC/ST）。

EDS-728可以满足任何的工业应用的要求，并且为以后的扩容提供了空间。EDS-728是以用户导向进行设计的，LED指示灯成60°倾斜方向，让管理员在任意角度都能够清楚的观察指示灯的状态。ABC-01（自动备份配置器）方便备份交换机配置和冗余智能的网络管理。EDS-728提供了更多的灵活性、可靠性和用户导向的功能，能够满足任何苛刻的工业应用。

特点
高性能网络交换技术

  • 冗余千兆以太网自愈能力和RSTP/STP(IEEE802.1W/D)
  • 利用 IGMP Snooping 及 GMRP 控制以太网多播流量
  • 支持基于端口 IEEE 802.1Q VLAN 及 GVRP 协议，便利网络规划
  • 支持 QoS-IEEE 802.1p/1Q 和 ToS/DiffServ，以提高传输确定性
  • 支持带宽优化的IEEE802.3ad链路聚合控制协议（LACP）
  • 支持 IEEE 802.1X 和 https/SSL，提高网络安全性
  • 提供 SNMP V1/V2c/V3，可进行不同网络层级间的安全管理






针对工业应用而设计

  • 5种1口千兆模块，10/100/1000BaseT(X) (RJ45 接口) 或 1000BaseSX/LX/LHX/ZX (SC 接口)
  • 8种4口快速以太网模块，提供不同口数的10/100BaseT(X) (RJ45 接口) 及 100BaseFX (单模 / 多模，SC/ST 接口)
  • 支持ABC-01(自动备份设定工具)，更易于置换故障设备
  • 带宽管理功能可以防止不可预料的网络状态
  • 端口锁定让只有特定 MAC 地址可进行访问
  • 端口镜像功能提供在线调试
  • 通过e-mail、继电器输出可实现自动报警
  • DI接口可完成传感器、报警器与IP网络的整合
  • 自动联网设备的 IP 地址恢复
  • Line-swap fast recovery ( 链路交换快速恢复 )
  • 双直流冗余 DC 电源输入
  • 可靠的高强度外壳IP30等级防护标准
  • 提供 40 km 或 80 km 长距离传输型号
  • DIN-Rail 或壁挂式安装
  • 可通过 Web 浏览器，Telnet / 串口控制台，Windows工具，ABC-01来配置
  • 利用 ping 指令检查网络区段的完整性















推荐软件和附件

  • EDS-SNMP OPC Server Pro
  • DR-4524，DR-75-24，DR-120-24 等 DIN-Rail 24 VDC 电源供应系列
  • ABC-01，工业级自动备份配置器，RS-232接口 (RJ45接口)
规格

标准
IEEE 802.3 for 10BaseT,
IEEE 802.3u for 100BaseT(X) and 100Base FX,
IEEE 802.3ab for 1000BaseT(X),
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x for Flow Control,
IEEE 802.1D for Spanning Tree Protocol,
IEEE 802.1W for Rapid STP,
IEEE 802.1Q for VLAN Tagging,
IEEE 802.1p for Class of Service,
IEEE 802.1X for Authentication,
IEEE 802.3ad for Port Trunk with LACP
协议
IGMP V1/V2/V3，GMRP，GVRP，SNMP V1/V2c/V3，
DHCP服务器/客户端，BootP，DHCP Option 82，TFTP，SNTP，SMTP，RARP，RMON和EDS-SNMP OPC Server Pro(可选)
MIB
MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RARP，RMON MIB Group 1，2，3，9
流控
IEEE802.3x 流控，背压式流控

接口
快速以太网
6个插槽可安装任意4端口10/100M 或者100M FX的接口模块
千兆以太网
2个插槽用于安装2口的千兆以太网模块
(10/100/1000BaseT(X) (RJ45) 接口或者1000BaseSX/LX/LHX/ZX (LC 接口))
控制台端口
RS-232 (RJ45)
系统LED指示灯
STAT，PWR1，PWR2，FAULT，MASTER，COUPLER
模块LED指示灯
LNK/ACT，FDX/HDX，RING PORT，COUPLER PORT，SPEED
报警连接器
两个输出能力为1A @ 24 VDC的继电器输出
数字输入
电子隔离、共地
状态 "1": +13 至 +30V
状态 "0": -30 至 +3V
最大输入电流: 8 mA

电源
输入电压
24VCD(12--45VCD)，冗余输入
输入电流
(@ 24 V)
0.96A
连接器
两个可插拔的6脚接线端子
电流过载保护
提供
电源反极保护
提供

机械特性
外壳
IP30 等级保护
体积

362 x 143 x 128 mm (14.25 x 5.75 x 5.04 in.)
重量
1950 g
MTBF
220，000 hrs
安装
DIN 导轨， 壁挂式安装 （可选）


技术指标
LED指示器
PWR，P1，P2，P3，P4 端口状态
RJ45端口
10/100BaseT(X) 自动协议速度，全 / 半双功模式，且为自动 MDI/MDI-X 连接
光纤接口
100BaseFX 口 (SC/ST 接口)

光纤
100BaseFX

Multi Mode
Single Mode
Single Mode,
80 km
Wavelength
1300 nm
1310 nm
1550 nm
Max. TX
-10 dBm
0 dBm
0 dBm
Min. TX
-20 dBm
-5 dBm
-5 dBm
RX Sensitivity
-32 dBm
-34 dBm
-34 dBm
Link Budget
12 dB
29 dB
29 dB
Typical Distance
5 kma, 4 kmb
40 kmc
80 kmd
Saturation
-6 dBm
-3 dBm
-3 dBm

a. 50/125 μm, 800 MHz*km fiber optic cable
b. 62.5/125 μm, 500 MHz*km fiber optic cable
c. 9/125 μm, 3.5 PS/(nm*km) fiber optic cable
d. 9/125 μm, 19 PS/(nm*km) fiber optic cable

电源
电源功耗
IM-4TX: 2.5W
IM-2MSC/2TX: 5W
IM-2MST/2TX: 5W
IM-2SSC/2TX: 5W
IM-4MSC: 7.2W
IM-4MST: 7.2W
IM-4SSC: 7.2W
IM-1LSC/3TX: 4W


机械特性
外壳
IP30 等级保护
体积
40 x 130 x 100 mm (W x H x D)
MTBF
620，000 hrs
Data Base
MIL-HDBK-217F，GB
重量
IM-4TX: 215 g
IM-2MSC/2TX: 245 g
IM-2MST/2TX: 250 g
IM-2SSC/2TX: 245 g
IM-1LSC/3TX: 235 g
IM-4MSC: 250 g
IM-4MST: 270 g
IM-4SSC: 270 g
