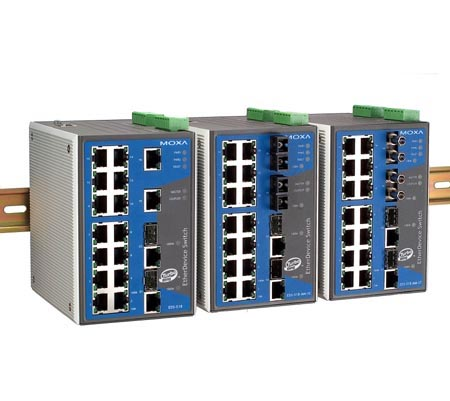

MOXA EDS-518A系列

16+2G口千兆网管型冗余工业以太网交换机

	2个千兆端口＋16个快速以太网端口（光纤/RJ45）
	支持Gigabit Turbo Ring千兆冗余环网，适合组建骨干网
	支持QoS，IGMP snooping/GMRP，VLAN，LACP，SNMP V1/V2c/V3，RMON
	提供速率限制功能，用于带宽管理和广播风暴保护
	支持IEEE802.1X和SSL，增强网络安全性
	ABC-01（自动备份配置器）更易于置换故障设备

概述

MOXA EtherDevice™ Switch EDS-518A系列专为工业应用所设计，为一18端口工业级以太网交换机。它配备2个Gigabit及16个快速以太网络连接端口，其提供高效能以太网络连接功能及多种实时网管功能，可建置Gigabit冗余以太网环状网络架构，特别适用于工业自动化应用的骨干网络，高信赖度的质量能确保您的工业自动化系统24小时不间断地运作。
EDS-518A 系列工业以太网交换机有效的设备管理及网管功能，可让您轻松地掌握自动化以太网络，其强韧的硬件设计适用于各种严竣的工业环境。
此外，可通过网页浏览器和Windows utility进行各项管理设定，让安装与设定更为快速且准确。

特点

工业联网能力
	冗余千兆以太环网和RSTP(IEEE802.1W)能力(全负载状态下恢复时间<20ms) IGMP Snooping 及GMRP，用来从工业以太网协议中过滤多播流量支持IEEE802.1Q VLAN 和GVRP协议，使网络规划简单易行支持Qos---IEEE 802.1p/1Q和TOS/DiffServ，增加决定权支持802.3ad(LACP)最大化利用带宽支持IEEE802.1X和SSL，增强网络的安全性 SNMP V1/V2c/V3针对不同等级的网络管理 RMON功能能够提供有效的网络监视和预测能力

	针对工业应用的设计
	带宽管理能够预防不可预计的网络状态支持ABC-01(自动备份设定工具)，更易于置换故障设备锁定端口仅允许授权MAC地址访问端口镜像可用于在线调试通过E-mail、继电器输出518A实现自动报警数字输入接口可将传感器和警报与IP网络整合为一体自动恢复连接设备的IP地址冗余双直流电源输入 IP30防护等级，波纹式高强度外壳换线连接快速恢复(专利) 支持40公里/ 80公里的传输距离导轨/面板式安装发送Ping命令确定网络的连通性冗余12~45V直流电源输入，过载保护

	推荐的软件和附件
	ABC-01，自动备份配置器，RS-232接口(RJ45类型) EDS-SNMP OPC Server Pro DR-45-24，DR-75-24，DR-120-24 DIN-Rail导轨安装式24V直流电源系列

规格

技术

标准

IEEE802.3， 802.3u， 802.3x， 802.1D， 802.1W， 802.1Q， 802.1p， 802.1X， 802.3ad， 802.3z

协议

IGMP V1/ V2/ V3 device， GMRP， GVRP， SNMP V1/V2c/V3， DHCP服务器/客户端， DHCP Option 82，BootP， TFTP， SNTP， SMTP， RARP， RMON和EDS-SNMP OPC Server Pro (可选)

MIB

MIB-II， Ethernet-Like MIB， P-BRIDGE MIB， Q-BRIDGE
MIB， Bridge MIB， RSTP MIB， RMON MIB Group 1， 2.3， 9

流控

IEEE802.3x 流量控制，背压式流量控制

界面

RJ45端口

10/100BaseT(X)或10/100/1000BaseT(X) 自适应

光纤接口

100BaseFX(SC/ST接口)及可选1000BaseSX/LX/LHX/ZX (LC 接口)

控制器

RS-232 (RJ45)

LED指示灯

PWR1，PWR2，FAULT，LNK/ ACT，10/100M(电口)，100M(光口)，Master，Coupler

报警输出

两路继电器输出，电流负载能力1A @ 24 VDC

数字输入

电气隔离、共地
状态 1：+13 ~ +30V
状态 0: -30 ~+3V
最大输入电流: 8 mA

光纤

100BaseFX

传输距离

多模:
0 ~ 5 km，1300 nm (50/125 μm)，800 MHz*km)
0 ~ 4 km，1300 nm (62.5/125 μm)，500 MHz*km)
单模:
0 ~ 40 km，1310 nm (9/125 μm)，3.5 PS/(nm*km)
0 ~ 80 km，1550 nm (9/125 μm)，19 PS/(nm*km)

最小TX输出

多模: -20 dBm
单模: 0 ~ 40 km， -5 dBm; 0 ~ 80 km， -5 dBm

最大TX输出

多模: -14 dBm
单模: 0 ~ 40 km， 0 dBm; 0 ~ 80 km， 0 dBm

RX灵敏度

-36 ~ -32 dBm (单模)， -34 ~ -30 dBm (多模)

1000BaseFX

传输距离

多模:
1000BaseSX 0~500m，850nm(50/125μm，400MHz*km)
1000BaseLX 0~1100m，1310nm(50/125μm，800MHz*km)

单模:
1000BaseLX 0~10km，1310 nm (9/125 μm)， 3.5 PS/(nm*km)
1000BaseLHX 0~40km，1310nm(50/125μm，3.5PS/(nm*km))
1000BaseZX 0~80km，1550 nm (9/125 μm)， 19 PS/(nm*km)

最小TX输出

SFP-1GSXLC -9.5dBm
SFP-1GLXLC -9.5dBm
SFP-1GLHXLC -4dBm
SFP-1GZXLC 0dBm

最大TX输出

SFP-1GSXLC -4dBm
SFP-1GLXLC -3dBm
SFP-1GLHXLC +1dBm
SFP-1GZXLC +5dBm

RX灵敏度

SFP-1GSXLC 0~-18dBm
SFP-1GLXLC -3~-20dBm
SFP-1GLHXLC -3~-24dBm
SFP-1GZXLC -3~-24dBm

电源

输入电压

24 VDC (12 ~ 45 VDC)，冗余输入

输入电流 (@24V)

0.67A：(EDS-518A)
0.78A： (EDS-518A-MM，EDS-518A-SS)

连接形式

两个可移动6pin接线端子

过载电流保护

提供

电源反接保护

提供

机械特性

外壳

IP30铝质保护外壳

体积

95 x 135 x 140 mm (W x H x D)
3.74 x 5.31 x 5.51 in. (W x H x D)

重量

1630 g

安装方式

DIN-Rail，壁挂(可选套件)

工作环境

工作温度

标温: 0 ~ 60°C (32 ~ 140°F)
宽温: -40~75°C(-40~167°F)

储存温度

-40 ~ 85°C (-40 ~ 185°F)

工作湿度

5 ~ 95% (无凝露)

认证

安全

UL60950，UL60950-1，UL 508，CSA C22.2 No. 60950-1，EN60950－1（认证中）

危险环境

UL/cUL Class I，Division 2，Groups A，B，C and D（认证中）
ATEX Class I，Zone 2，EEx nC IIC（认证中）

海事

DVN，GL

EMI

FCC Part 15，CISPR (EN55022) class A

EMS

EN61000-4-2 (ESD)，等级 3
EN61000-4-3 (RS)，等级 3
EN61000-4-4 (EFT)，等级 2
EN61000-4-5 (Surge)，等级 3
EN61000-4-6 (CS)，等级 3
EN61000-4-8， EN61000-4-11， EN61000-4-12

冲击

IEC60068-2-27

自由下落

IEC60068-2-32

震动

IEC60068-2-6

MTBF

240,000hrs

数据库

Telcordia (Bellcore)，GB

保修

5 年
